GAMRY MEHRZWECK KORROSIONSMESSZELLEN-SET
Hersteller Hersteller

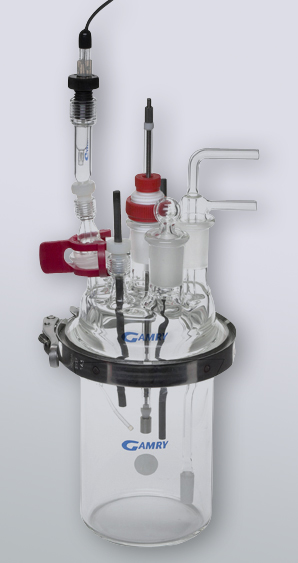

Das Design des Mehrzweck Korrosionsmesszellen-Sets ermöglicht neben pflegeleichter Reinigung ein hohes Maß an Flexibilität für elektrochemische Korrosionsexperimente vieler Probenkörpergeometrien

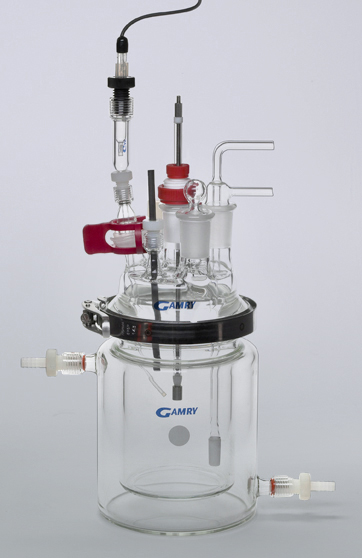

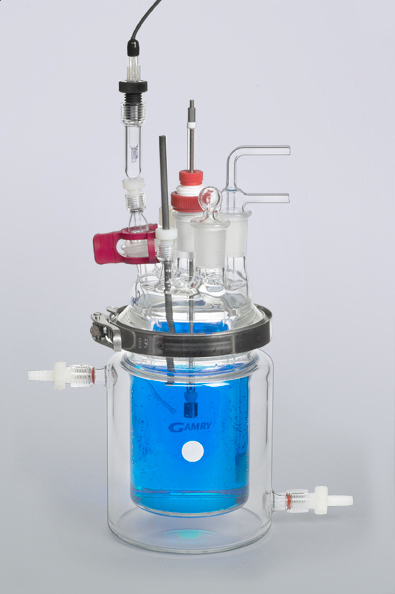

Das Mehrzweck Korrosionsmesszellen-Set wurde für einfache Bedienbarkeit, Zuverlässigkeit und pflegeleichte Reinigung konzipiert. Neben elektrochemischen Korrosionsexperimenten bei konstant gehaltener Temperatur ermöglicht der optionale Heiz- und Kühlmantel auch temperaturabhängige Untersuchungen zur besseren Aufklärung des heterogenen Redoxreaktionssystems in einem Elektrolytvolumen von 1000 ml.

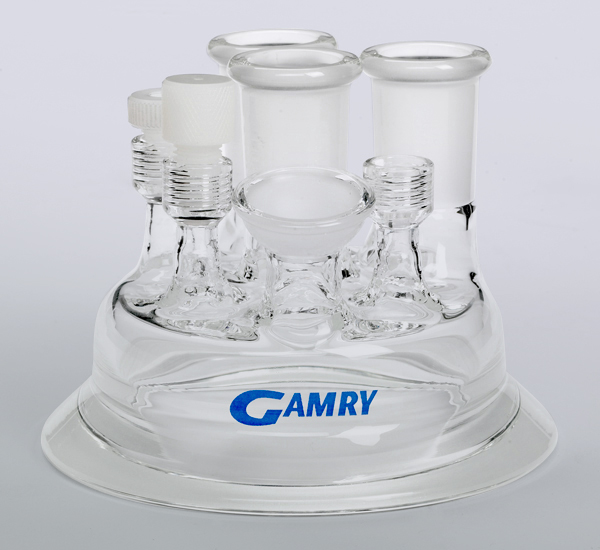

Die hohe Flexibilität des Mehrzweck Korrosionsmesszellen-Sets ermöglicht entweder eigene Probenkörper-Geometrien durch die abnehmbare Deckeplatte oder die enthaltene Arbeitselektrode von Alabama Specialty Products sowie die kompatiblen Geometrien für den optionalen Flat Specimen Holder. Das aus Pyrex® gefertigte Mehrzweck Korrosionsmesszellen-Set verfügt über insgesamt sieben Anschlüsse. Drei Glashülsen mit einem Innengewinde der ACE GLASS INC. Vineland / NJ ( #7 Ace Thread), drei 24/40 Schliffhülsen und eine SJ 28/15 Kugelschliffschale.

Die vertikale 24/40 Schliffhülse im Zentrum beherbergt einen Adapter für ein Glasrohr in dessen Mitte mit einer Gewindestange die Arbeitselektrode angeschraubt werden kann. Damit nur die Arbeitselektrode und nicht etwa die metallische Gewindestange mit dem Elektrolyten in Kontakt tritt, sind oberhalb und unterhalb des Glasrohrs zwei Dichtungselemente aus Teflon vorgesehen, die mit einer Mutter gegen die Arbeitselektrode gekontert werden.

Eine weitere 24/40 Schliffhülse dient der Unterbringung einer Inertgas-Zuführung zum Spülen über ein Düsenrohr mit Fritte oder als Schutzgasvorlage. Die dritte 24/40 Schliffhülse dient als Reserve beispielsweise für die Zugabe von Reagentien oder zum Entlüften.

Die seitliche SJ 28/15 Kugelschliffschale beherbergt einen Adapter für eine gebogene Luggin-Kapillare zur Verwendung mit einer Gamry Referenzelektrode, die über den einzigen #11 Ace – Thread mit der entsprechenden Gewindebuchse in der Luggin-Kapillare gehalten wird.

Der Bewegungsspielraum des Kugelschliffs und die gebogene Luggin-Kapillare gewährleisten einen sehr kleinen einstellbaren Abstand zwischen Arbeits- und Referenzelektrode. In den #7 Ace Threads können eine oder zwei Gegenelektroden aus Graphit für eine gleichmäßigere Stromverteilung befestigt werden. Ein weiterer #7 Ace – Thread dient als Reserve für Temperaturmessungen im Bulk oder ebenfalls zum Entlüften.

PRODUKTBESCHREIBUNG

Die hohe Flexibilität des Mehrzweck Korrosionsmesszellen-Sets ermöglicht entweder eigene Probenkörper-Geometrien durch die abnehmbare Deckeplatte oder die enthaltene Arbeitselektrode von Alabama Specialty Products sowie die kompatiblen Geometrien für den optionalen Flat Specimen Holder. Das aus Pyrex® gefertigte Mehrzweck Korrosionsmesszellen-Set verfügt über insgesamt sieben Anschlüsse. Drei Glashülsen mit einem Innengewinde der ACE GLASS INC. Vineland / NJ ( #7 Ace Thread), drei 24/40 Schliffhülsen und eine SJ 28/15 Kugelschliffschale.

Die vertikale 24/40 Schliffhülse im Zentrum beherbergt einen Adapter für ein Glasrohr in dessen Mitte mit einer Gewindestange die Arbeitselektrode angeschraubt werden kann. Damit nur die Arbeitselektrode und nicht etwa die metallische Gewindestange mit dem Elektrolyten in Kontakt tritt, sind oberhalb und unterhalb des Glasrohrs zwei Dichtungselemente aus Teflon vorgesehen, die mit einer Mutter gegen die Arbeitselektrode gekontert werden.

Eine weitere 24/40 Schliffhülse dient der Unterbringung einer Inertgas-Zuführung zum Spülen über ein Düsenrohr mit Fritte oder als Schutzgasvorlage. Die dritte 24/40 Schliffhülse dient als Reserve beispielsweise für die Zugabe von Reagentien oder zum Entlüften.

Die seitliche SJ 28/15 Kugelschliffschale beherbergt einen Adapter für eine gebogene Luggin-Kapillare zur Verwendung mit einer Gamry Referenzelektrode, die über den einzigen #11 Ace – Thread mit der entsprechenden Gewindebuchse in der Luggin-Kapillare gehalten wird.

Der Bewegungsspielraum des Kugelschliffs und die gebogene Luggin-Kapillare gewährleisten einen sehr kleinen einstellbaren Abstand zwischen Arbeits- und Referenzelektrode. In den #7 Ace Threads können eine oder zwei Gegenelektroden aus Graphit für eine gleichmäßigere Stromverteilung befestigt werden. Ein weiterer #7 Ace – Thread dient als Reserve für Temperaturmessungen im Bulk oder ebenfalls zum Entlüften.

DOWNLOADS
SPEZIFIKATIONEN

DIMENSIONEN

Ø15 cm x 42 cm (H) – Standard-Version
Ø21 cm x 45 cm (H) – Version mit Heiz-/Kühlmantel

SYSTEM

Material: Pyrex®, PTFE, Vycor-Glas, ACE FETFE, Graphit, Polyethylen

Typ:

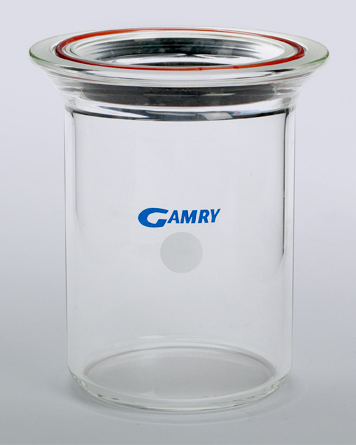

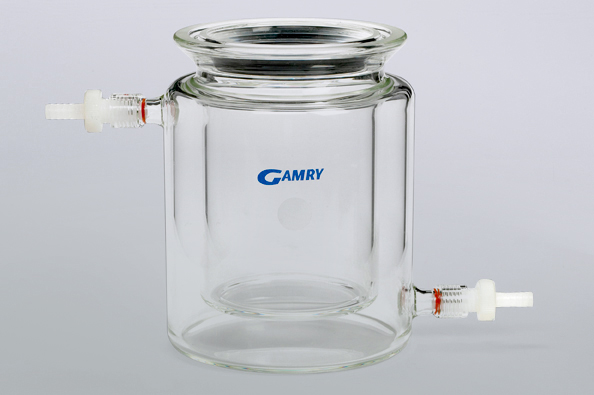

Glasbehälter ohne und mit Heiz-/Kühlmantel
Deckelplatte (3x NS14/20, 3x #7 Ace – Thread, 1x SJ 15/28 Kugelpfanne)

Volumen:1000 ml

KONFIGURATION

Anschluss Arbeitselektrode (Typ) 24/40 Schliffhülse
Anschluss Arbeitselektrode (Ø / mm) 7 – 9
Anschluss Arbeitselektrode (L / cm) 8
Fläche Arbeitselektrode (cm2) 5

Anschluss Flat Specimen Holder (Typ) PEEK / Zentrierstück / NS 24/40
Maximale Probenstärke (mm) 7
Runde Arbeitselektrode (Ø / mm) 25 – 30
Rechteckige Arbeitselektrode max. 23 x max. 23
Exponierte Arbeitselektrode (Ø / mm) 10
Fläche Arbeitselektrode (cm2) 0.785
Temperaturbeständigkeit bis max. (°C) 80

Anschluss Luggin Kapillare (Typ) SJ 15/ 28 Kugelgelenk
Luggin Kapillare / Elektrolyt Kontakt Vycor® Disk Ø, 3.5 mm
Anschluss Referenzelektrode (Typ) #11 Ace – Thread
Anschluss Referenzelektrode (Ø / mm) 9 – 11.5

Anschluss Gegenelektrode (Typ) #7 Ace – Thread
Gegenelektrode 300 mm Graphit-Stab / Ø 6.3 mm

Anschluss Inertgasspülung (Typ) 24/40 Hülse
Inertgasspülung 24/40 Kern (Spülen / Vorlage oder Entlüften)

Zusatzanschluss (Typ) 1x 24/40 Hülse / 2x #7 Ace – Thread



OPTIONEN | ZUBEHÖR

• Interface 1000 Potentiostat/Galvanostat/ZRA

Interface 1010 Potentiostat/Galvanostat/ZRA

• Reference 600 Potentiostat/Galvanostat/ZRA

Reference 600+Potentiostat/Galvanostat/ZRA

Reference 3000 (AE) Potentiostat/Galvanostat/ZRA

• Flat Specimen Holder

• MultiPort Corrosion Cell Kit, Standard (excludes reference electrode)

• MultiPort Corrosion Cell Kit, Jacketed (excludes reference electrode)

• 24/40 Teflon Adaptor for Glass Electrode Holder

• Graphite Rod, Counter Electrode -12 inches

• Teflon Gasket for Sample Rod

• Centering Washer for Sample Rod

• C1018 Mild Steel Sample

• Cylindrical Specimen Support Rod

• Hex Nut for Sample Rod, Stainless Steel

• Gas Dispersion tube for Multiport Corrosion Cell

• SJ 28 male to #7 Ace thread adapter

• Glass Tube for Cylindrical Electrode Holder

• Multiport Corrosion Cell 7-necktop

• Multiport Corrosion Cell bottom, Standard

• MultiPort Corrosion Cell bottom, Jacketed

• Reference Bridge Tube for MultiPort Corrosion Cell

• Flexcell CPT Clamp, 4″ Shot Flange

• Corrosion Cell Flat Specimen Holder

• #7 Ace-Thred Bushing with O-Ring

• #11 Ace-Thred Bushing with O-Ring

• Ball Joint clamp SJ28

• #7 Ace Thread Plug, Nylon, Front Seal (incl. FETFE O-Ring)

• Stopper 24/40, Polyethylene

• O-Ring, Teflon Encapsulated Silicone

• Kalomel (SCE) Referenzelektrode

• Silber/Silberchlorid Referenzelektrode

• Quecksilbersulfat-Referenzelektrode (ohne Chlorid-Anionen)

• Quecksilberoxid-Referenzelektrode für alkalische Medien

• Silber/Silbernitrat Referenzelektrode für nicht-wässrige Elektrolyte

• SCE Nachfüllmedium (120 ml)

• Ag/AgCl Nachfüllmedium (120ml)

• Vycor Fritte mit Teflon Schrumpfschlauch, 3.5 mm (5 Stück)

• KT Glasfritte mit Teflon-Schrumpfschlauch, 3.5 mm (5 Stück)

• Polymeraustausch-Fritten für Quecksilberoxid-Referenzelektrode
