Das Euro Korrosion Messzellen-Set ist das Einstiegsmodell für elektrochemische Korrosionsmessungen an zylindrischen Probenkörpern

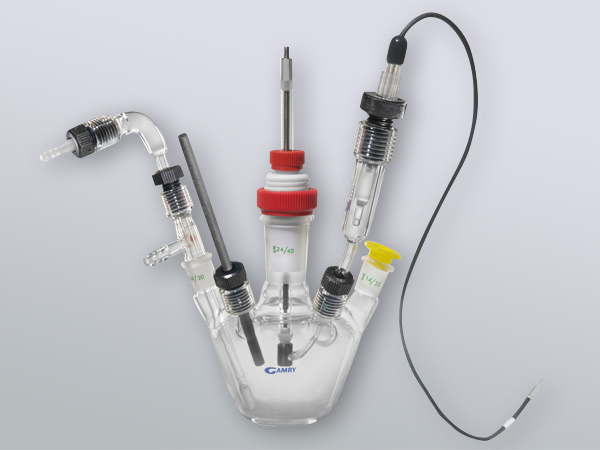

Die Euro Korrosion Messzellen ist für elektrochemische Korrosionsmessungen in 125 ml – 175 ml Elektrolytvolumen ausgelegt. Die Bestandteile des Euro Korrosion Messzellen-Sets sind dabei nach höchster chemischer Beständigkeit ausgewählt, erlauben aber trotzdem nicht den Einsatz in Flusssäure (HF) oder in alkalischen Elektrolyten.

Die verwendete zylindrische Arbeitselektrode (820-00005 = C1018 P/N 410 Series; L 12.7 mm; Ø 9.5 mm; 3-48 Innengewinde) von Alabama Specialty Products kann im Euro Korrosion Messzellen-Set mit minimal 125 ml oder maximal 175 ml Elektrolytvolumen in Kontakt treten. Die aus Pyrex® gefertigte EuroCell verfügt über insgesamt fünst Anschlüsse. Zwei Glashülsen mit einem Innengewinde der ACE GLASS INC. Vineland / NJ ( #7 Ace Thred), zwei 14/20 Schliffhülsen und eine 24/40 Schliffhülse.

Die vertikale 24/40 Schliffhülse im Zentrum beherbergt einen Adapter (935-00005 = Adapter, 24/40 auf Ø 8 mm Rohr) für ein Glasrohr (930-00039 = Tube, Glass, Electr. Holder, EuroCell), in dessen Mitte mit einer Gewindestange (820-00036 = Gewindestange) die Arbeitselektrode angeschraubt werden kann. Damit nur die Arbeitselektrode und nicht etwa die metallische Gewindestange mit dem Elektrolyten in Kontakt tritt, sind oberhalb und unterhalb des Glasrohrs zwei (820-00004 = Sample Rod Centering Washer; 820-00001 = Teflon Compression Gasket) Dichtungselemente aus Teflon vorgesehen, die mit einer Mutter (850-00005 = Hex 8-32 x 12.7 mm) gegen die Arbeitselektrode gekontert werden.

Ein seitlich abgehender #7 Ace – Thread dient der Unterbringung einer Luggin-Kapillare (930-00045 = Reference Electrode Bridge Tube) zur Verwendung mit einer Gamry Referenzelektrode, die über den einzigen #11 Ace – Thread mit der entsprechenden Gewindebuchse in der Luggin-Kapillare gehalten wird. Der zweite #7 Ace Thread befestigt einen Graphitstab zur Verwendung als Gegenelektrode.

Ein 14/20 Kern / #7 Ace – Thread – Adapter mit seitlicher Schlaucholive (930-00033 = Gas Flow Adapter) dient der Unterbringung einer Inertgaszuführung, zum Spülen über einen Düsenrohr mit Fritte (930-00040 = Bubbler), als Schutzgasvorlage oder zum Entlüften. Der zweite Anschluss über die 14/20 Schliffhülse dient als Zusatz für Temperaturmessungen, der Zugabe von Reagentien oder ebenfalls zum Entlüften. Der Anschluss kann aber auch mit Stopfen aus Polyethylen verschlossen werden.

  • Die verwendete zylindrische Arbeitselektrode (820-00005 = C1018 P/N 410 Series; L 12.7 mm; Ø 9.5 mm; 3-48 Innengewinde) von Alabama Specialty Products kann im Euro Korrosion Messzellen-Set mit minimal 125 ml oder maximal 175 ml Elektrolytvolumen in Kontakt treten. Die aus Pyrex® gefertigte EuroCell verfügt über insgesamt fünst Anschlüsse. Zwei Glashülsen mit einem Innengewinde der ACE GLASS INC. Vineland / NJ ( #7 Ace Thred), zwei 14/20 Schliffhülsen und eine 24/40 Schliffhülse.

    Die vertikale 24/40 Schliffhülse im Zentrum beherbergt einen Adapter (935-00005 = Adapter, 24/40 auf Ø 8 mm Rohr) für ein Glasrohr (930-00039 = Tube, Glass, Electr. Holder, EuroCell), in dessen Mitte mit einer Gewindestange (820-00036 = Gewindestange) die Arbeitselektrode angeschraubt werden kann. Damit nur die Arbeitselektrode und nicht etwa die metallische Gewindestange mit dem Elektrolyten in Kontakt tritt, sind oberhalb und unterhalb des Glasrohrs zwei (820-00004 = Sample Rod Centering Washer; 820-00001 = Teflon Compression Gasket) Dichtungselemente aus Teflon vorgesehen, die mit einer Mutter (850-00005 = Hex 8-32 x 12.7 mm) gegen die Arbeitselektrode gekontert werden.

    Ein seitlich abgehender #7 Ace – Thread dient der Unterbringung einer Luggin-Kapillare (930-00045 = Reference Electrode Bridge Tube) zur Verwendung mit einer Gamry Referenzelektrode, die über den einzigen #11 Ace – Thread mit der entsprechenden Gewindebuchse in der Luggin-Kapillare gehalten wird. Der zweite #7 Ace Thread befestigt einen Graphitstab zur Verwendung als Gegenelektrode.

    Ein 14/20 Kern / #7 Ace – Thread – Adapter mit seitlicher Schlaucholive (930-00033 = Gas Flow Adapter) dient der Unterbringung einer Inertgaszuführung, zum Spülen über einen Düsenrohr mit Fritte (930-00040 = Bubbler), als Schutzgasvorlage oder zum Entlüften. Der zweite Anschluss über die 14/20 Schliffhülse dient als Zusatz für Temperaturmessungen, der Zugabe von Reagentien oder ebenfalls zum Entlüften. Der Anschluss kann aber auch mit Stopfen aus Polyethylen verschlossen werden.

  • DIMENSIONEN

    Ø6 mm x 22 mm (H) – Standard-Version
    Ø11.5 mm x 23 mm (H) – Version mit Heiz-/Kühlmantel

    SYSTEM

    Material: Pyrex®, PTFE, Vycor-Glas, ACE FETFE, Graphit, Polyethylen
    Typ: Mehrhalskolben mit 2x 14/20 Normschliff und 2x #7 Ace - Thread
    Volumen: 125 ml - 175 ml

    KONFIGURATION

    Anschluss Arbeitselektrode (Typ) 24/40 Schliffhülse
    Anschluss Arbeitselektrode (Ø / mm) 7 – 9
    Anschluss Arbeitselektrode (L / cm) 5
    Fläche Arbeitselektrode (cm2) 5
    Anschluss Luggin Kapillare (Typ) #7 Ace – Thread
    Luggin Kapillare / Elektrolyt Kontakt Vycor® Disk Ø, 3.5 mm
    Anschluss Referenzelektrode (Typ) #11 Ace – Thread
    Anschluss Referenzelektrode (Ø / mm) 9 – 11.5
    Anschluss Gegenelektrode (Typ) #7 Ace – Thread
    Gegenelektrode 150 mm Graphit-Stab / Ø 6.3 mm
    Anschluss Inertgasspülung (Typ) 14/20 Hülse
    Inertgasspülung 14/20 Kern / #7 Ace – Adapter mit seitlicher Schlaucholive (Spülen / Vorlage / Entlüften)
    Zusatzanschluss (Typ) 14/20 Hülse / 5x PE-Stopfen
  • Messzellen und Zubehör:

    • Interface 1000 Potentiostat/Galvanostat/ZRA

    Interface 1010 Potentiostat/Galvanostat/ZRA

    • Reference 600 Potentiostat/Galvanostat/ZRA

    Reference 600+Potentiostat/Galvanostat/ZRA

    Reference 3000 (AE) Potentiostat/Galvanostat/ZRA

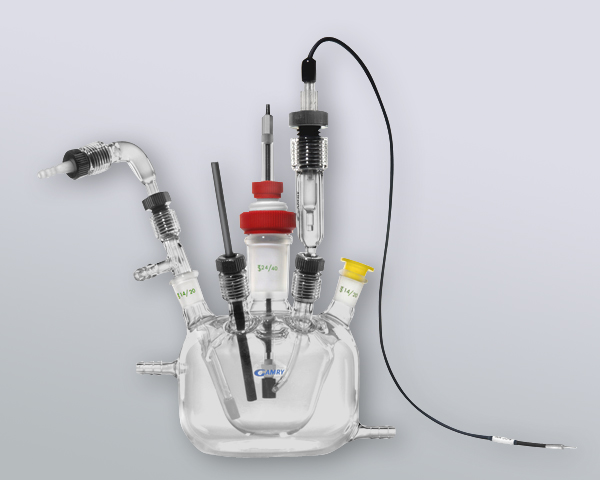

    • Jacketed Euro Corrosion Cell Kit (excludes reference electrode)

    • Euro Corrosion Cell Stand Kit (for non-jacketed cell)

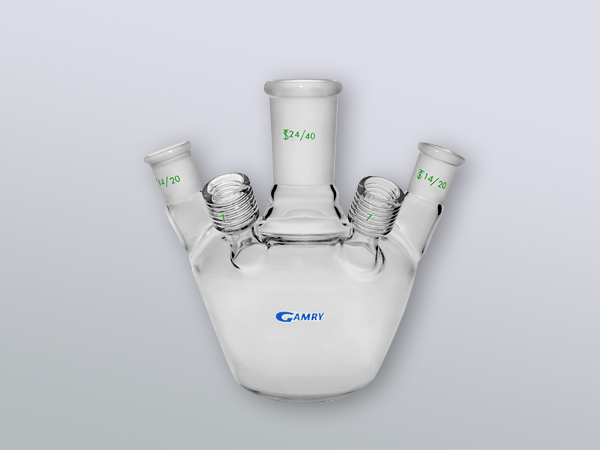

    • Standard Euro Corrosion Cell

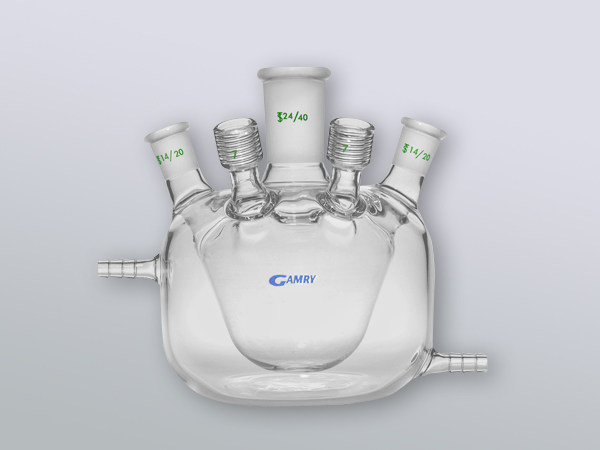

    • Jacketed Euro Corrosion Cell

    • C1018 Mild Steel Sample

    • Sample Rod for Euro Cylindrical Specimen Holder, Stainless Steel

    • Hex Nut for Sampling Rod, Stainless Steel

    • Teflon Gasket for Sample Rod

    • Centering Washer for Sample Rod

    • Glass Electrode Holder

    • 24/40 Teflon Adaptor for Glass Electrode Holder

    • Graphite Rod, Counter Electrode, 6 inch

    • Reference Electrode Bridge Tube with Vycor Frit

    • Bubbler, fritted

    • 14/20 Adaptor for Bubbler

    •# 7 Ace-Thred Bushing with O-Ring

    • # 11 Ace-Thred Bushing with O-Ring

    • Counter Electrode Bridge Tube Kit

    • Bubbler Hose Connector for # 7 Ace –Thred

    • PE Stopper for NS14/20 joint

    • Kalomel (SCE) Referenzelektrode

    • Silber/Silberchlorid Referenzelektrode

    • Quecksilbersulfat-Referenzelektrode (ohne Chlorid-Anionen)

    •Quecksilberoxid-Referenzelektrode für alkalische Medien

    • Silber/Silbernitrat Referenzelektrode für nicht-wässrige Elektrolyte

    • CE Nachfüllmedium (120 ml)

    • Ag/AgCl Nachfüllmedium (120ml)

    • Vycor Fritte mit Teflon Schrumpfschlauch, 3.5 mm (5 Stück)

    • KT Glasfritte mit Teflon-Schrumpfschlauch, 3.5 mm (5 Stück)

    • Polymeraustausch-Fritten für Quecksilberoxid-Referenzelektrode
