ALS RRDE-3A Rotator und Elektroden

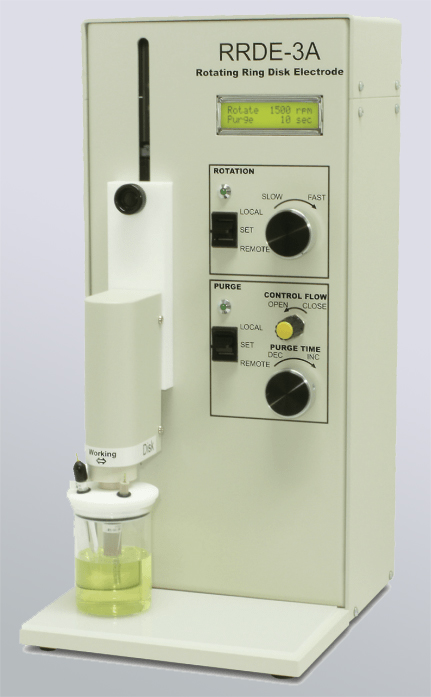

RRDE-3A Rotator für Messungen an rotierende Disk- oder Ring-Disk-Elektroden
Der RRDE-3A Rotator erlaubt Messungen an rotierenden Disk- oder Ring-Disk-Elektroden. Über die Drehzahl und damit die gezielte hydrodynamische Einstellung kann die Diffusion bei voltammetrischen Messungen gezielt gesteuert werden. Unterschiedliche Materialien für die Arbeitselektroden sind verfügbar, außerdem bieten die Elektroden mit wechselbaren Disks die Möglichkeit einer Vorbehandlung oder den Einsatz eigener Materialien.

Der RRDE-3A Rotator regelt mittels einer PPL–Schaltung (Phase Locked Loop) exakt die eingestellte Drehzahl der Elektrode. Das System bietet zudem ein einstellbares Ventilsystem für die Inertgasspülung in der Messzelle.

Die Drehzahl kann mittels analogem Eingangssignal, die Ventile mittels digitalem Taktsignal von einem geeigneten Potentiostaten aus angesteuert werden.

Die Messzelle ist einfach zu spülen, zu reinigen und auszutauschen. Der Elektrodenwechsel von Arbeits-, Gegen- und Referenzelektrode ist durch die gute Zugänglichkeit einfach durchzuführen.

Die rotierenden Elektroden sind leicht und schnell auswechselbar und der Elektrodenkörper besteht aus chemisch nahezu inertem Poly-Ether-Ether-Keton (PEEK). Verschiedene Elektrodenmaterialien sind verfügbar.

Die Change Disk- und Ring-Disk-Elektroden erlauben einen einfachen Wechsel der Disk-Elektrode, so dass selbst-beschichtete, bearbeitete oder spezielle Materialien untersucht werden können. Mit dem entsprechenden Toolkit ist der Zusammenbau, die Demontage und das Polieren der Disks zuverlässig möglich.





  • Der RRDE-3A Rotator regelt mittels einer PPL–Schaltung (Phase Locked Loop) exakt die eingestellte Drehzahl der Elektrode. Das System bietet zudem ein einstellbares Ventilsystem für die Inertgasspülung in der Messzelle.

    Die Drehzahl kann mittels analogem Eingangssignal, die Ventile mittels digitalem Taktsignal von einem geeigneten Potentiostaten aus angesteuert werden.

    Die Messzelle ist einfach zu spülen, zu reinigen und auszutauschen. Der Elektrodenwechsel von Arbeits-, Gegen- und Referenzelektrode ist durch die gute Zugänglichkeit einfach durchzuführen.

    Die rotierenden Elektroden sind leicht und schnell auswechselbar und der Elektrodenkörper besteht aus chemisch nahezu inertem Poly-Ether-Ether-Keton (PEEK). Verschiedene Elektrodenmaterialien sind verfügbar.

    Die Change Disk- und Ring-Disk-Elektroden erlauben einen einfachen Wechsel der Disk-Elektrode, so dass selbst-beschichtete, bearbeitete oder spezielle Materialien untersucht werden können. Mit dem entsprechenden Toolkit ist der Zusammenbau, die Demontage und das Polieren der Disks zuverlässig möglich.





  • Drehzahl 100 bis 8,000 upm
    Genauigkeit besser 1% bis 1000 upm, besser 0.5% > 1000 upm
    Regelung PLL (Phase-locked loop)
    Versorgungsspannung 100-240 VAC, 50/60 Hz
    Abmessungen B 190 x T (Basis: 230, Gehäuse: 120) x H 400 mm
    Masse 6 kg
    Arbeitstemperatur 10 to 50°C

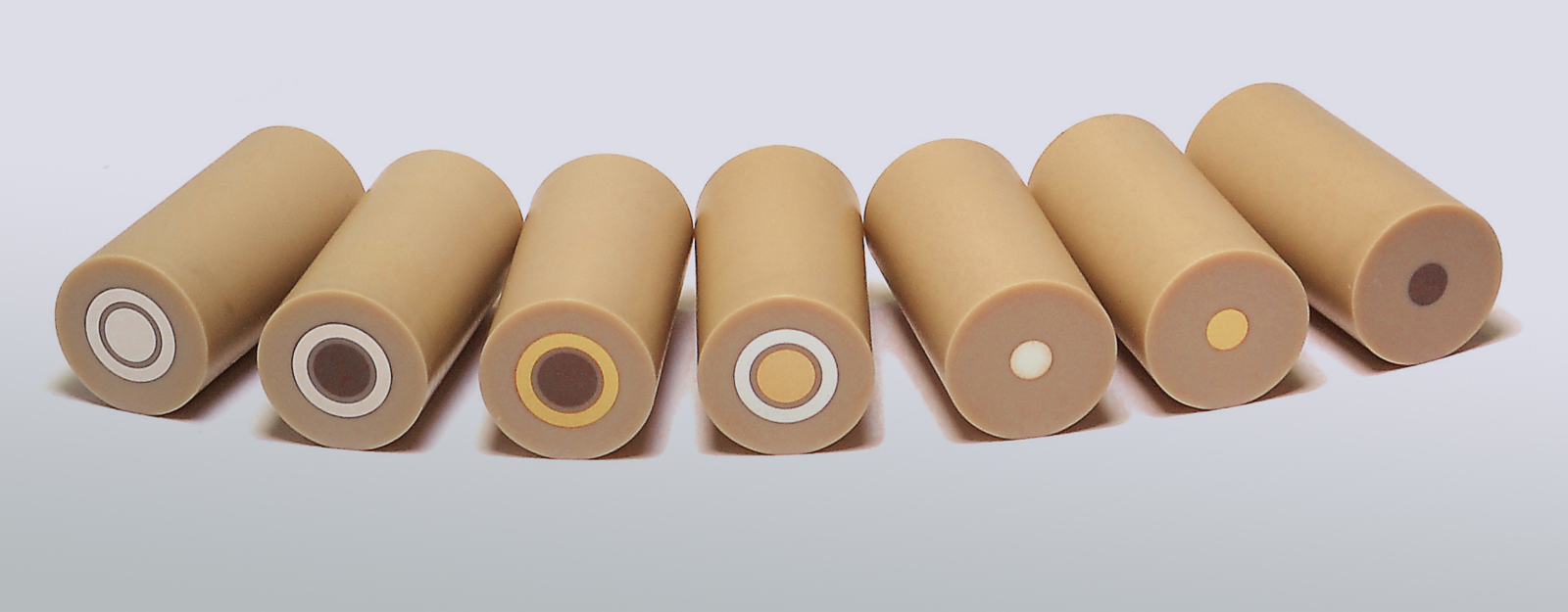

  • • Ring/Disk Elektrode

    012613 RRDE Pt Ring/GC Disk Electrode
    012614 RRDE Pt Ring/Pt Disk Electrode
    012615 RRDE Pt Ring/Au Disk Electrode
    012616 RRDE Au Ring/GC Disk Electrode
    012617 RRDE Au Ring/Pt Disk Electrode
    012653 RRDE Au Ring/Au Disk Electrode
    012618 RRDE GC Ring/GC Disk Electrode

    • Disk Elektrode

    011169 RDE GCE Glassy Carbon Disk Electrode 3 mm
    013490 RDE GCEt Glassy Carbon Disk Electrode (with Teflon spacer) 3 mm
    013482 RDE GCE Glassy Carbon Disk Electrode 5 mm
    013491 RDE GCEt Glassy Carbon Disk Electrode (with Teflon spacer) 5 mm
    011170 RDE PTE Platinum Disk Electrode
    011171 RDE AUE Gold Disk Electrode
    011966 RDE ALE Aluminum Disk Electrode
    011967 RDE AGE Silver Disk Electrode
    011968 RDE CUE Copper Disk Electrode
    011969 RDE NIE Nickel Disk Electrode
    011970 RDE TAE Tantalum Disk Electrode
    011971 RRDE TIE Titanium Disk Electrode
    011972 RDE WE Tungsten Disk Electrode
    011973 RDE CPE Carbon paste Disk Electrode

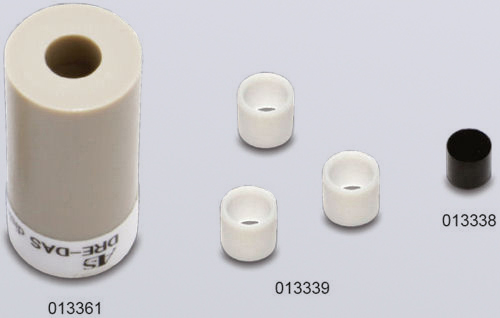

    • Disk Replaceable Disk Elektroden (RDE)

    013362 DRE-GCK GC disk replaceable electrode kit
    013364 DRE-AUK Au disk replaceable electrode kit
    013365 DRE-PTK Pt disk replaceable electrode kit

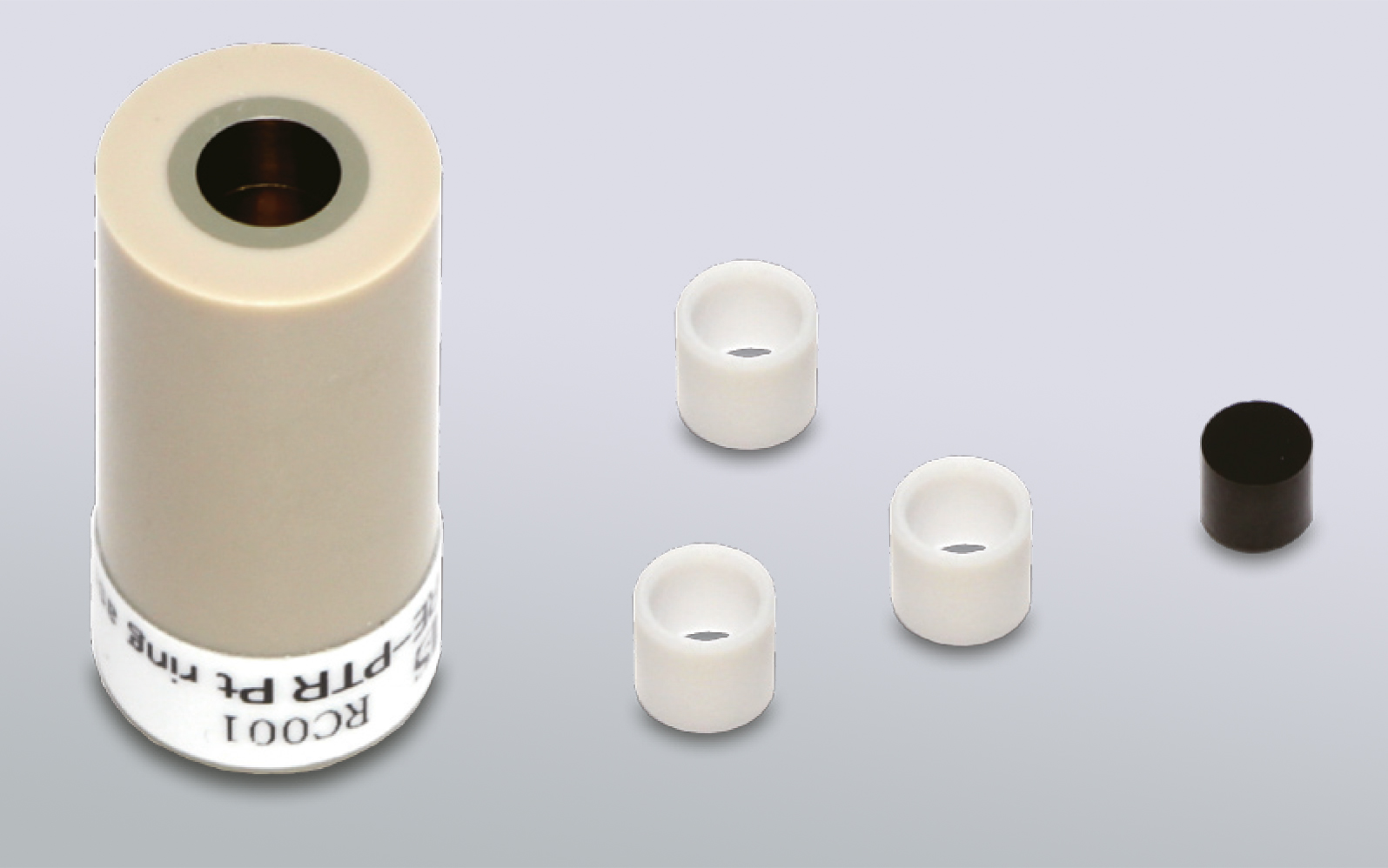

    • Disk Replaceable Ring Disk Elektroden (RRDE)

    013336 DRE-PGK Pt ring/GC disk replaceable electrode kit
    013641 DRE-GGK GC ring/GC disk replaceable electrode kit

    • Optionales Zubehör

    013366 DRE-AUD Au disk
    013367 DRE-PTD Pt disk
    013608 DRE-DCP Disk electrode assembling and exchanging tool kit
    013223 PK-3 Electrode Polishing kit

    Referenzelektroden

    013613 RE-1BP Reference electrode (Ag/AgCl)
    013429 RE-1CP Reference electrode (Ag/AgCl/Saturated KCl)
    013458 RE-2BP Calomel reference electrode
    012171 RE-7 Non-Aqueous reference electrode (Ag/Ag+)
    013459 RE-2CP Reference electrode (saturated K2SO4)
