Wir bieten eine riesige Auswahl and geritzten und holographischen planen Beugungsgittern fĂŒr Ihre AnwendungOptische Gitter oder Beugungsgitter werden als dispersive Elemente eingesetzt. Sowohl geritzte als auch holographische Plangitter kommen in der Spektroskopie (z.B. Monochromatoren) oder bei Lasern (z.B. Pulskompression) und vielen weiteren Anwendungen im Bereich der Optik zum Einsatz.
Produktbeschreibung
Optische Gitter werden als dispersive Elemente in unterschiedlichen Applikationsbereichen eingesetzt.
So z.B. in der Photolithographie zur Erzeugung von schmalbandigem Laserlicht von Excimer-Lasern (narrowing) oder fĂŒr die Puls-Kompression in der Lasertechnik. Weitere Beispiele sind Multiplexing und Demultiplexing in faseroptischen Netzwerken in der Telekommunikation. Klassische Anwendungsbereiche sind auch die Verwendung solcher Beugungsgitter als Monochromatoren in MessgerĂ€ten der instrumentellen Analytik oder der Einsatz in Spektrometern fĂŒr astronomische Anwendungen.
GrundsÀtzlich unterscheidet man zwischen geritzten und holographischen Gittern.

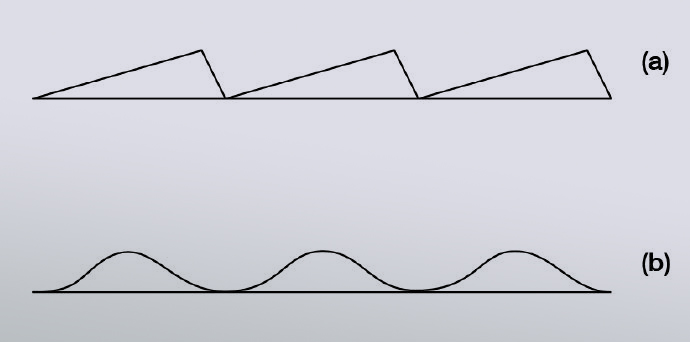

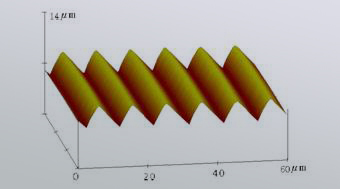

Die geritzten Gitter werden mechanisch geteilt, die Gitterfurchen zeichnen sich durch eine scharfe, sĂ€gezahnĂ€hnliche Geometrie aus. Die mechanische Teilung erfolgt mittels geschliffener Diamantstichel, dabei werden parallele Furchen in eine MetalloberflĂ€che geritzt â höchste PrĂ€zision sind hier gefordert.

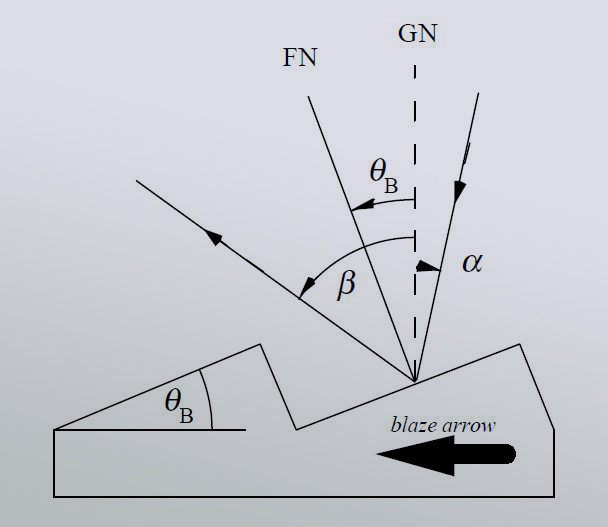

Geritzte Gitter besitzen eine sehr hohe Effizienz in einem engen Bereich um den Blaze-Winkel bzw. um die Blaze-WellenlĂ€nge. Die Gitter können sowohl als Reflexions- als auch als Transmissionsgitter (link zu Seite Transmissionsgitter) hergestellt werden. Neben Plangittern sind auch abbildende Gitter (link zu Konkavgitter) in vielen verschiedenen GröĂen und Radien verfĂŒgbar.
Die holographischen Gitter werden lithographisch hergestellt, die Gitterfurchen besitzen eine sinoidale Geometrie. Mittels zweier kohĂ€renter Teilstrahlen eines Lasers wird in einem Photolack (auf einem Substrat) das gewĂŒnschte Interferenzmuster mit Bereichen starker und schwĂ€cherer Belichtung erzeugt. Bei der anschlieĂenden Entwicklung wird (je nach Art des Entwicklers) einer der beiden Bereiche bevorzugt abgetragen, es entstehen âBerge und TĂ€lerâ in der OberflĂ€che. Holgraphische Gitter können ĂŒber einen groĂen WellenlĂ€ngenbereich eingesetzt werden und zeichnen sich durch einen niedrigen Streulichtanteil aus. Neben Plangittern sind auch abbildende Gitter (link zu Konkavgitter) in vielen verschiedenen GröĂen und Radien verfĂŒgbar.
Downloads
Videos
Aktuell sind keine Videos verfĂŒgbar.
Spezifikation
Holographische Beugungsgitter:StandardgröĂen: 2 x 2 mm2 bis 28 x 102 mm2 (SubstratflĂ€che)
Furchendichte: 750 Linien/mm bis 4320 Linien/mm
Substratmaterial: BK-7, Fused Silica, âlow thermal expansionâ-GlĂ€ser, Floatglas, Kupfer
Beschichtungen: Aluminium, Gold, MgF2
Geritzte Beugungsgitter:
StandardgröĂen: 2 x 2 mm2 bis 320 x 420 mm2 (SubstratflĂ€che)
Furchendichte: 20 Linien/mm bis 5880 Linien/mm
Substratmaterial: BK-7, Fused Silica, âlow thermal expansionâ-GlĂ€ser, Floatglas, Kupfer
Beschichtungen: Aluminium, Gold, MgF2
Optionen und Zubehör
âą Echelle Gitter
âą kundenspezifische Gitter fĂŒr OEM-Kunden
âą Mosaik-Gitter (zusammengesetzte Gitter fĂŒr astronomische Anwendungen)
