Paint Test Cell (PTC1)
Paint Test Cell (PTC1)
Die Paint Test Cell (PTC1) ist die kleinste und kostengünstigste elektrochemische Messzelle von Gamry.
Für die Untersuchung der Korrosionsvorgänge an beschichteten Probenkörpern oder blanken Metalloberflächen in maskierten Oberflächenbereichen ist die Paint Test Cell so kostengünstig, dass viele Anwender die kleinste elektrochemische Messzelle von Gamry mit einem Elektrolytvolumen von ca. 40 ml auch für die parallele Untersuchung mehrerer Probenkörpern nebeneinander verwenden.

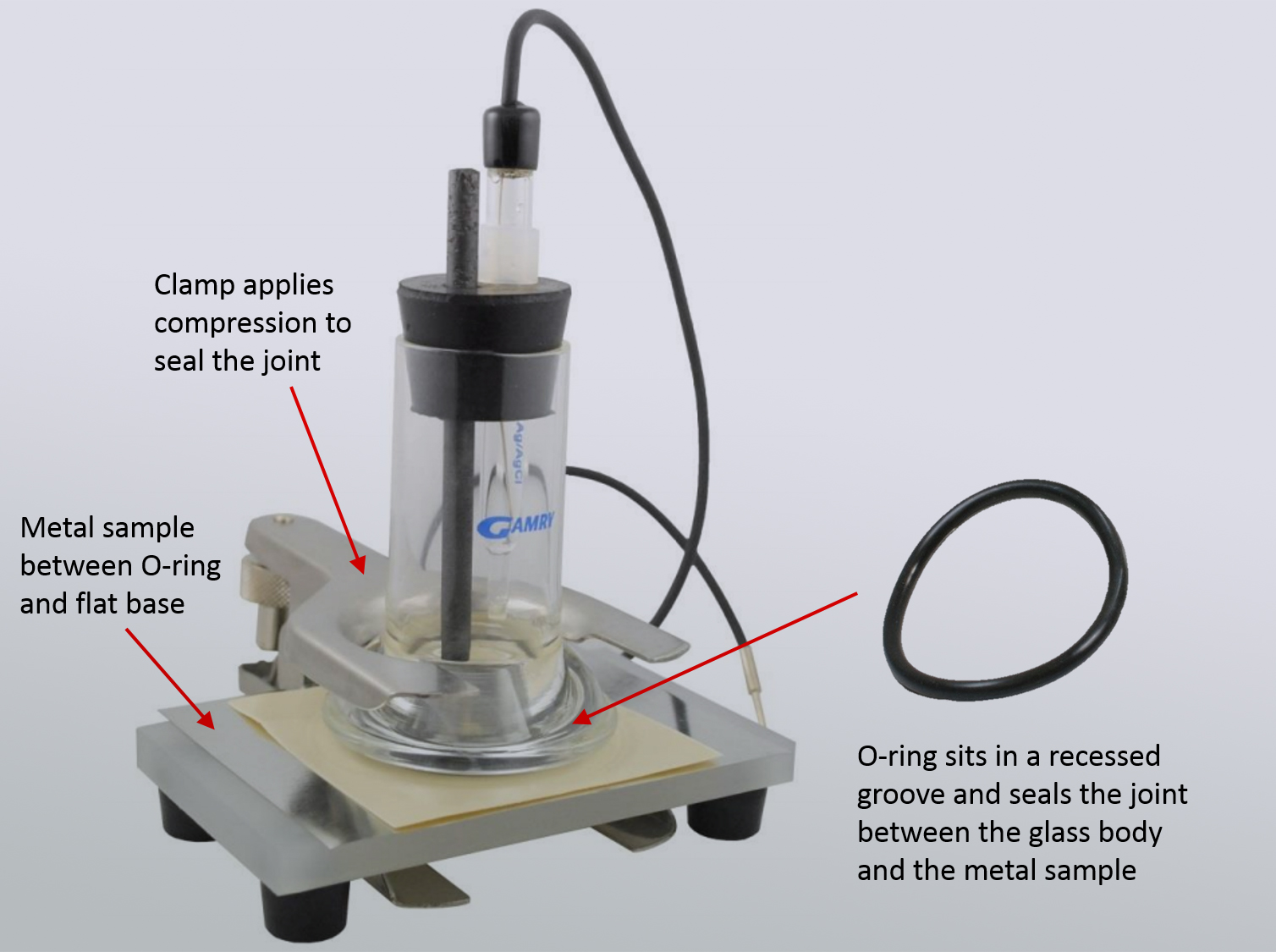

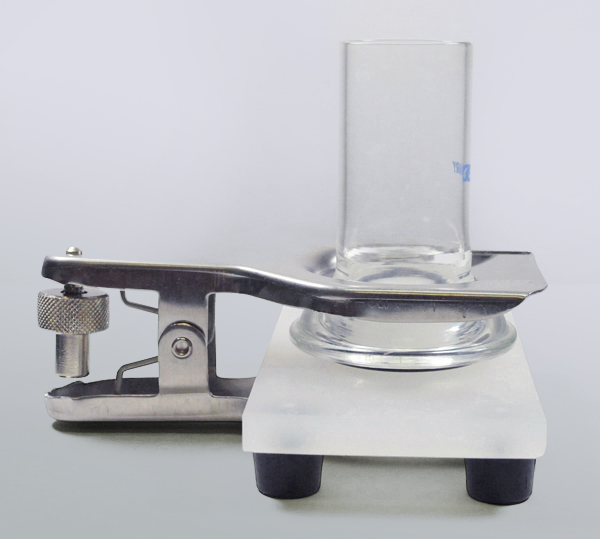

Das Design der Paint Test Cell ist auf elegante Weise sehr simpel und daher kostensparend. Der flache Probenkörper wird auf einer Unterlage aus Teflon (935-39 = Base, PTC1) mit einem Glasrohr (930-26 = Cell Body, PTC1, w/o-ring) unter Abdichtung eines O-Ringes durch eine Metallklammer (935-36 = Clamp, PTC1, Ace 7669-18) festgeklemmt.

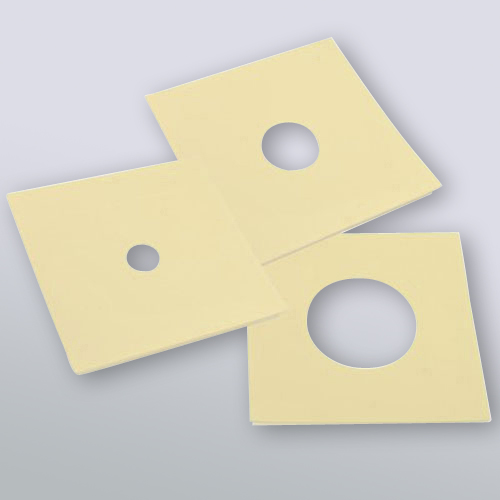

Für blanke Metalloberflächen müssen zusätzlich zur Vermeidung von Spaltkorrosion definierte Oberflächen freigebende Masken (935-49 = 1 cm2 PortHoles; 935 50 = 3 cm2 PortHoles; 935-51 = 10 cm2 PortHoles) aufgeklebt werden. Das Glasrohr wird anschließend auf bis zu ¾ des Füllstandes mit Elektrolyt befüllt und mit einem Gummistopfen (935-35 = Stopper, Rubber, PTC1) verschlossen. Dieser Gummistopfen enthält Aussparungen für eine Referenzelektrode (930-03 = Reference Electrode, SCE) und einen Graphitstab (935-14 Graphite Rod, 8 mm x 6“) als Gegenelektrode.

  • Das Design der Paint Test Cell ist auf elegante Weise sehr simpel und daher kostensparend. Der flache Probenkörper wird auf einer Unterlage aus Teflon (935-39 = Base, PTC1) mit einem Glasrohr (930-26 = Cell Body, PTC1, w/o-ring) unter Abdichtung eines O-Ringes durch eine Metallklammer (935-36 = Clamp, PTC1, Ace 7669-18) festgeklemmt.

    Für blanke Metalloberflächen müssen zusätzlich zur Vermeidung von Spaltkorrosion definierte Oberflächen freigebende Masken (935-49 = 1 cm2 PortHoles; 935 50 = 3 cm2 PortHoles; 935-51 = 10 cm2 PortHoles) aufgeklebt werden. Das Glasrohr wird anschließend auf bis zu ¾ des Füllstandes mit Elektrolyt befüllt und mit einem Gummistopfen (935-35 = Stopper, Rubber, PTC1) verschlossen. Dieser Gummistopfen enthält Aussparungen für eine Referenzelektrode (930-03 = Reference Electrode, SCE) und einen Graphitstab (935-14 Graphite Rod, 8 mm x 6“) als Gegenelektrode.

  • DIMENSIONEN (cm) 12 (L) x 7 (B) x 13 (H)

    SYSTEM

    Volumen (ml) 40

    Anschluss Arbeitselektrode Typ I mit Teflonunterlage
    Anschluss Arbeitselektrode Typ I (D / mm) > 0,05 – 7
    Anschluss Arbeitselektrode Typ II ohne Teflonunterlage
    Anschluss Arbeitselektrode Typ II (D / mm) > 7 - 15
    Anschluss Arbeitselektrode (LxB / cm; min.) 6 x 6 und Ø 5

    Elektrodenoberfläche 1 cm2 , 3 cm2, 10 cm2, 14,6 cm2
    PortHoles 3M Model 470 Electroplater Tape

    Anschluss Referenzelektrode (Typ) Gummistopfen
    Anschluss Referenzelektrode (Ø / mm) 9 – 11,5

    Anschluss Gegenelektrode (Typ) Gummistopfen
    Anschluss Gegenelektrode (Ø / mm) 6,3 – 8
    Anschluss Gegenelektrode (L / mm) 150
  • Interface 1000

    Multichannel Potentiostat

    Reference 600

    Reference 3000

    ECM8

    Vista Shield Faraday Cage

    Reference Electrodes

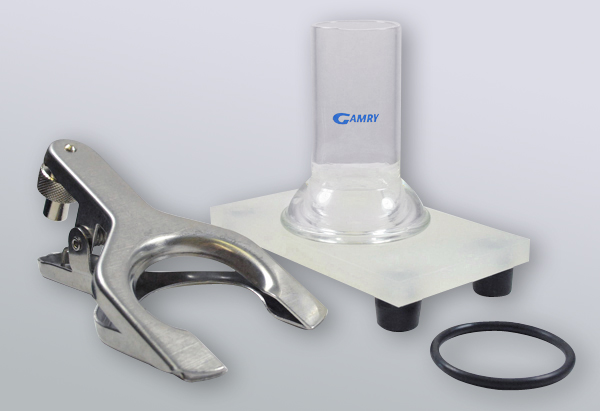

    • Cell Body PTC1 [930-26]

    • Graphite Rod, Counter Electrode, 0.242″ x 6″ [935-14]

    • Counter Electrode Bridge Tube with Platinum Wire Counter Electrode [990-194]

    • Stopper, Rubber [935-35]

    • Clamp [935-36]

    • PTC1 Base Assembly [935-39]

    • O-Ring for PTC1, (Pkg 3) [935-69]

    • PortHoles Electrochemical Sample Masks, 3×3″, 1cm2, 60/pkg [990-254]

    • PortHoles Electrochemical Sample Masks, 3×3″, 3cm2, 60/pkg [990-255]

    • PortHoles Electrochemical Sample Masks, 3×3″, 10cm2, 60/pkg [990-256]

    • PortHoles Electrochemical Sample Masks, 3×3″, (1cm2, 3cm2, 10cm2)x20 [990-161]

    • Saturated Calomel (SCE) Reference Electrode [930-03]

    • Silver/Silver Chloride Reference Electrode [930-15]

    • Mercury Sulfate Reference Electrode (chloride free) [930-29]

    • Hg/HgO reference electrode [932-08]

    • Silver/Silver+ non-aquos Reference electrode [930-59]

    • SCE Reference Electrode Filling Solution (120 ml) [955-02]

    • Ag/AgCl Filling solution (120ml) [955-04]

    • Vycor Frit with Teflon Heat-Shrink Tube, 3.5 mm (5) [955-03]

    • Electroporous KT Glass Disk Frit for reference electrodes [955-07]
