Mit 4 Messbereichen vom mA-Bereich bis zum jeweiligen Maximalstrom und bei einer Genauigkeit von 0,1% ermöglichen die vier verschiedenen PTC-Systeme Ströme von 20 bis max. 100 Ampere.
Sowohl kommerzielle Batterieeinzelzellen als auch Brennstoffzellen, Redox-Flow Batterien, Elektrolyseure und Einzelzellen anderer Energiespeicher- und -konversionskonzepte sowie Zellstapel können innerhalb des zur Verfügung stehenden Potentialfensters von ± 5 V bzw. ± 10 V charakterisiert werden.

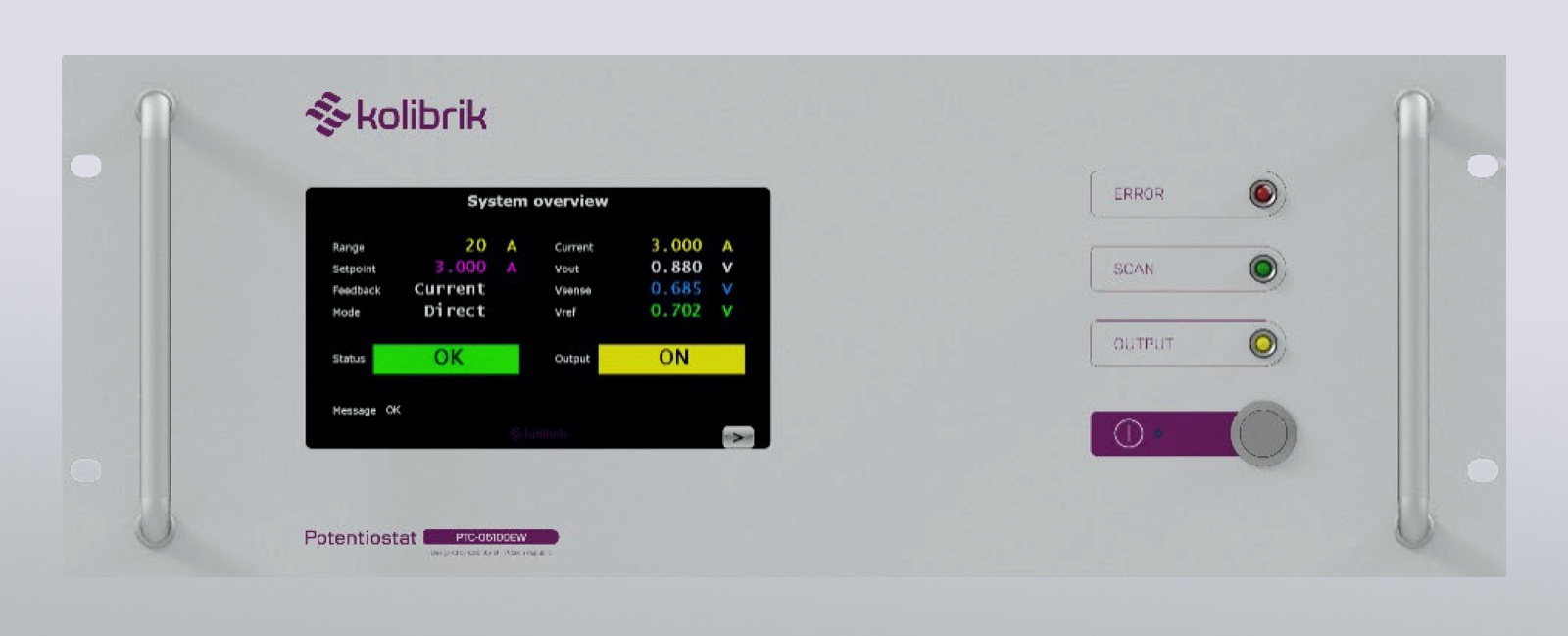

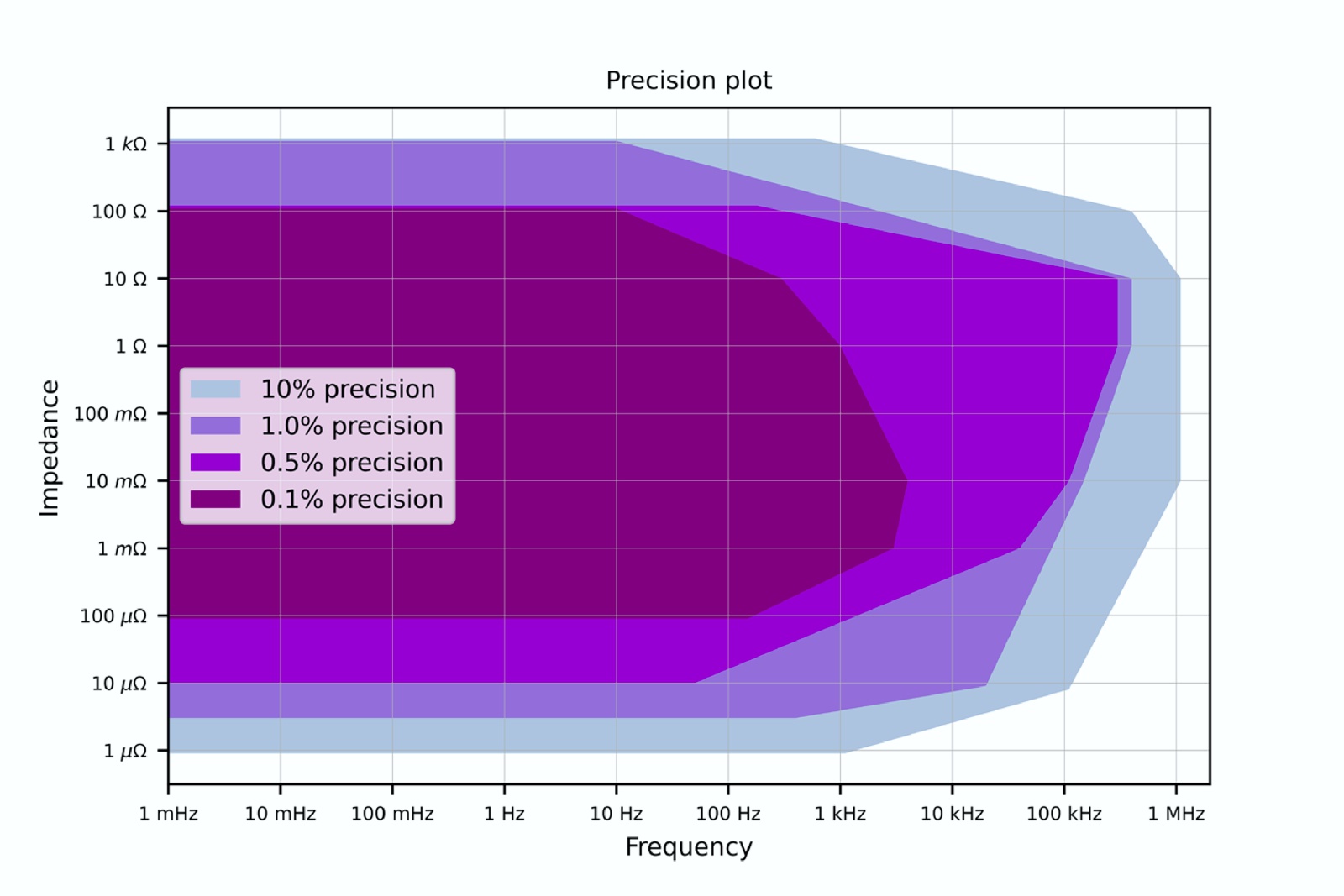

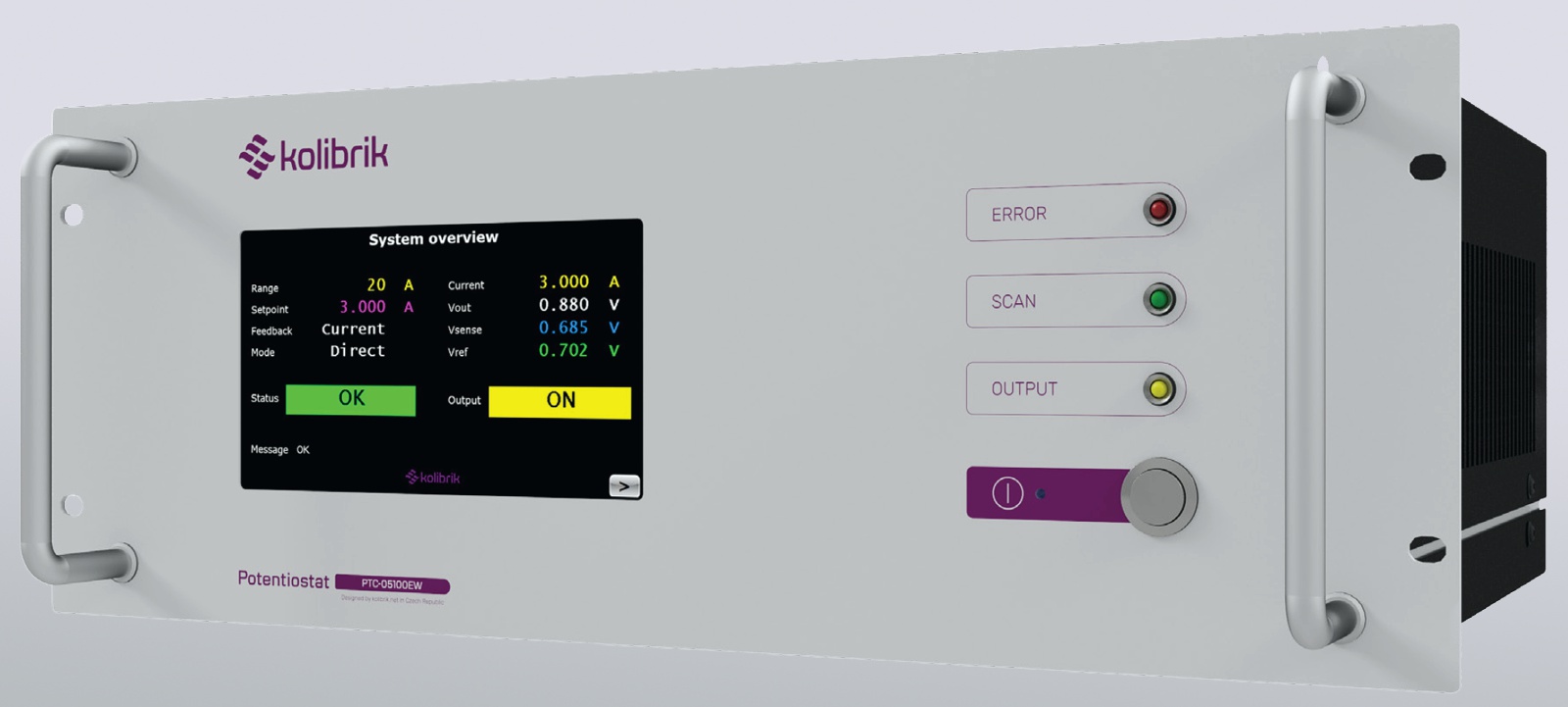

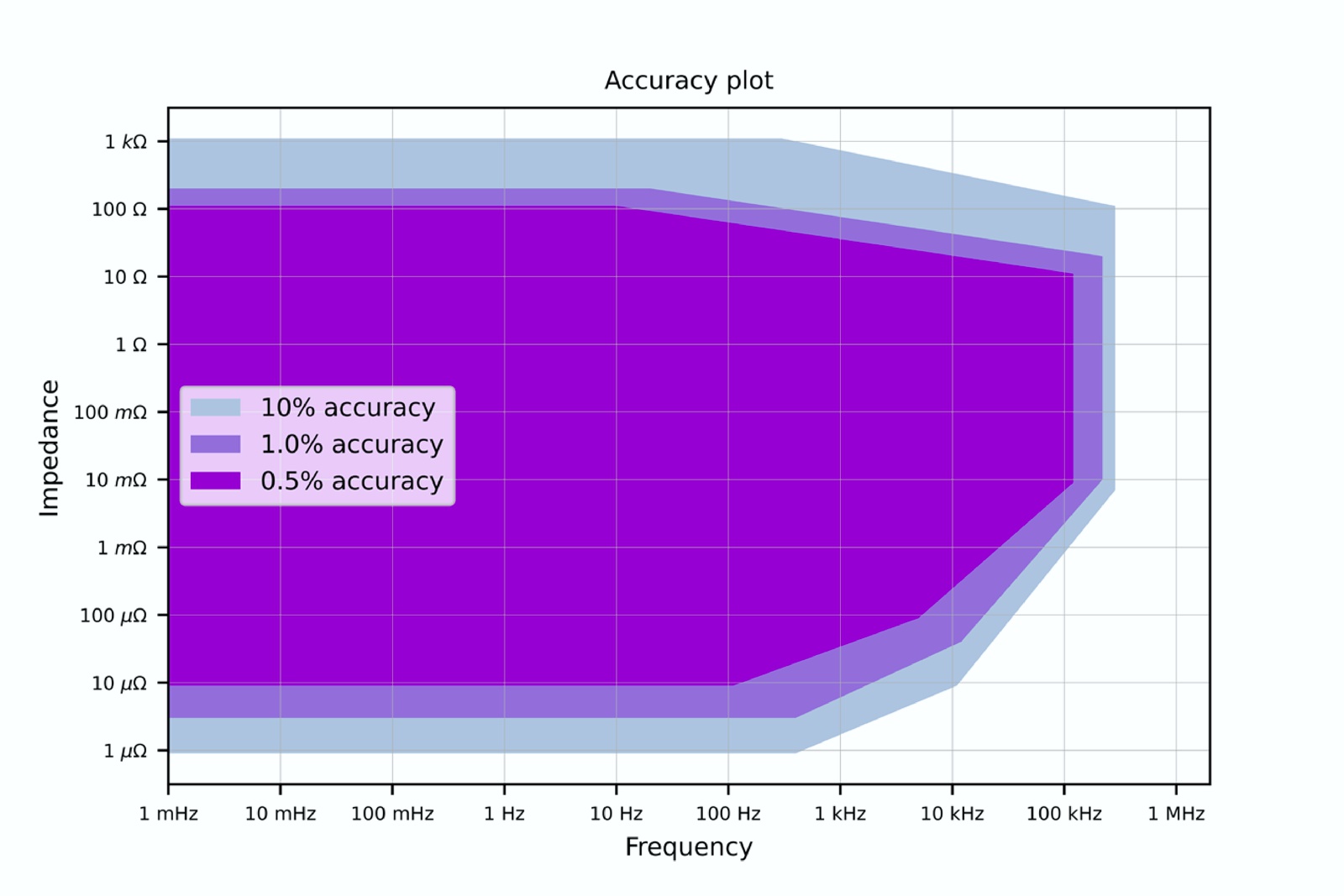

Accuracy Contour Plot (ACP) sowie Precision Contour Plot ermöglichen einen detaillierten Blick auf die EIS-Leistungsfähigkeit der Systeme bis in den µΩ-Bereich hinein.
Die aufgrund des sogenannten Skin-Effekts einschränkende Performance von Leistungskabeln bei hochfrequenten Wechselströmen sind mit möglichst niedriger Induktivität berücksichtigt und optimiert.
Die PTC-Systeme können freistehend oder in einem 19“ Rack betrieben werden. Bis ±5 V und ±50 A arbeiten die Systeme mit Lüftkühlung, die Systeme mit höherer Spannung bzw. Stromstärke arbeiten mit Wasserkühlung.
Mit 4 Messbereichen vom mA-Bereich bis zum jeweiligen Maximalstrom und bei einer Genauigkeit von 0,1% ermöglichen die vier verschiedenen PTC-Systeme Ströme von 20 bis max. 100 Ampere.
Sowohl kommerzielle Batterieeinzelzellen als auch Brennstoffzellen, Redox-Flow Batterien, Elektrolyseure und Einzelzellen anderer Energiespeicher- und -konversionskonzepte sowie Zellstapel können innerhalb des zur Verfügung stehenden Potentialfensters von ± 5 V bzw. ± 10 V charakterisiert werden.
Accuracy Contour Plot (ACP) sowie Precision Contour Plot ermöglichen einen detaillierten Blick auf die EIS-Leistungsfähigkeit der Systeme bis in den µΩ-Bereich hinein.
Die aufgrund des sogenannten Skin-Effekts einschränkende Performance von Leistungskabeln bei hochfrequenten Wechselströmen sind mit möglichst niedriger Induktivität berücksichtigt und optimiert.
Die PTC-Systeme können freistehend oder in einem 19“ Rack betrieben werden. Bis ±5 V und ±50 A arbeiten die Systeme mit Lüftkühlung, die Systeme mit höherer Spannung bzw. Stromstärke arbeiten mit Wasserkühlung.
Potentiostatische und Galvanostatische DC Messungen bis:
± 5V / ± 20A (PTC-0520E)
± 5V / ± 50A (PTC-0550E)
± 10V / ± 50A (PTC-1050EW)
± 5V / ± 100A (PTC-05100EW)
EIS innerhalb von 1 mHz – 100 kHz ssowie bei bestimmten Randbedingungen bis 1 MHz
5-Elektrodenanordnungen mit eingebetteter Referenzelektrode durch Doppelelektrometerfunktion möglich
USB Kommunikation
Integriertes Display mit Übersichtsanzeige der aktuellen Parameter
Technische Parameter:
Stromversorgung:
230 V AC: 180 V – 264 V / 6A
110 V AC: 90 V – 135 V / 11 A
50 Hz – 60 Hz
Physikalische Dimensionen:
48.2cm (B) x 17.7 cm (H) x 42 cm (T)
Gewicht:
15.2 kg
Kühlung:
PTC-0520E / Potentiostat mit EIS ± 5V / ± 20A – Luftkühlung
PTC-0550E / Potentiostat mit EIS ± 5V / ± 50A – Luftkühlung
PTC-1050EW / Potentiostat mit EIS ± 10V / ± 50A – Wasserkühlung
PTC-05100EW / Potentiostat mit EIS ± 5V / ± 100A – Wasserkühlung
Schutzart (Dichtigkeit von mechanischen Gehäusen gegen Wasser und Staub):
IP20
Spannungsmessbereich:
± 10 V
Ausgabespannung:
± 5V (PTC-0520E / PTC-0550E / PTC-05100EW)
± 10V (PTC-1050EW)
Ausgabestrom:
± 20A (PTC-0520E)
± 50A (PTC-0550E / PTC-1050EW)
± 100A (PTC-05100EW)
Strom-Messbereiche:
20 mA / 200 mA / 2 A / 20 A (PTC-0520E)
500 mA / 5 A / 20 A / 50 A (PTC-0550E / PTC-1050EW)
500 mA / 5 A / 20 A / 100 A (PTC-05100EW)
Datenerfassungsgeschwindigkeit:
24-bit ADCs, 1 kHz intern, 50 Hz gefiltert (DC)
14-bit ADCs, bis zu 20 MHz für EIS-Messungen (AC)
Auflösung:
0.001% vom gewählten Bereich bei Datenerfassungsgeschwindigkeit ≤ 1 kHz
Genauigkeit:
Spannung ≤ 0.1% vom Bereich + 0.1% vom Messwert
Strom ≤ 0.1% vom Bereich + 0.5% vom Messwert
Messmethoden:
Konstante Spannung, konstanter Strom, Spannungsmessung bei geöffnetem Stromkreis (OCP), manuelle Steuerung, Chronoamperometrie, Chronopotentiometrie, Rampen, Strom/Spannungskennlinien, Zyklische Voltammetrie, Puls-Voltammetrie (Normal, Rechteck, Differentiell), Impedanzspektroskopie, programmierbare Sequenzen aller zur Verfügung stehenden Methoden
EIS Amplitude:
1 mV – 1000 mV (potentiostatisch)
• bis10A (galvanostatisch; PTC-0520E)
• bis 25A (galvanostatisch; PTC-0550E / PTC-1050EW)
• bis 50A (galvanostatisch; PTC-05100EW)
Thermostat bei Wasserkühlung (Julabo, Lauda, Huber, etc.) oder Wärmetauscher
