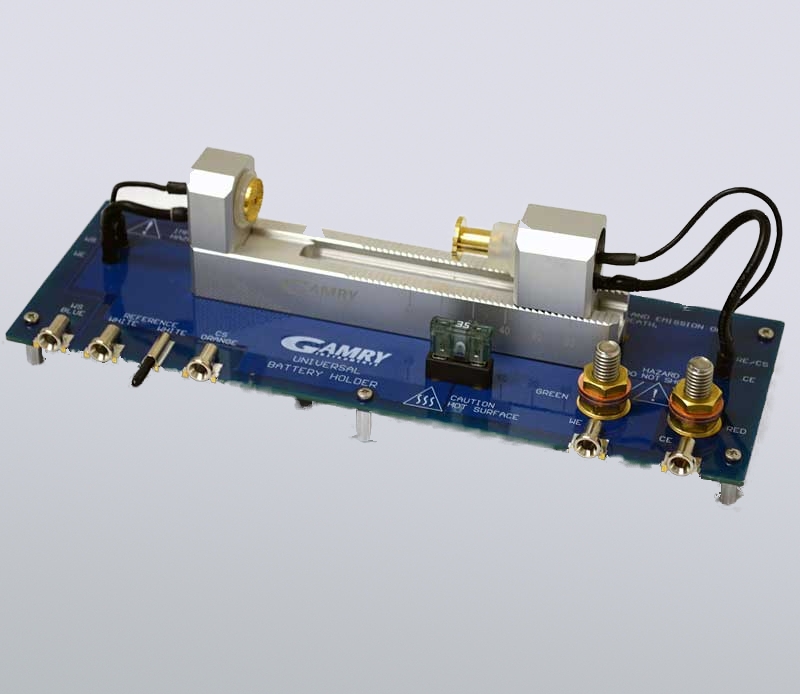

Gamry Universal-Batterie-Halterung (UBH)
Der Alleskönner unter den Batteriehaltern - konzipiert sowohl für zylindrische 18650 Zellen als auch für Knopfzellen - mit hoher Flexibilität bei Abmessungen und Anschlussmöglichkeiten
Mit der Universal-Batterie-Halterung (UBH) können eine Vielzahl von Batterien an alle verfügbaren Gamry Instruments Systemen - vom Interface 1010 bis zum Reference 3000 (AE) inkl. Reference 30k Booster - mit einer echten 4-Punkt Kelvin-Kontaktierung angeschlossen, bis 30A zyklisiert und hinsichtlich ihrer Impedanz charakterisiert werden.

Die Universal-Batterie-Halterung erlaubt die elektrochemische Charakterisierung einer Vielzahl von Batterie- oder Zelltypen in der nachfolgenden Auflistung:

CR2016, CR1220, CR2025, CR2325, CR2430, CR2032, CR2450, 16340/CR123A

14500 Lithium AA sowie 18650, 26650, 20700 und 21700.

Viele weitere Batterie- oder Zelltypen sind ebenfalls mit dem Universal Battery Holder kompatibel, wenn der Durchmesser des Prüflings nicht mehr als 28 mm beträgt oder die Länge innerhalb von 1 mm bis 84 mm nicht unter- bzw. überschritten wird.

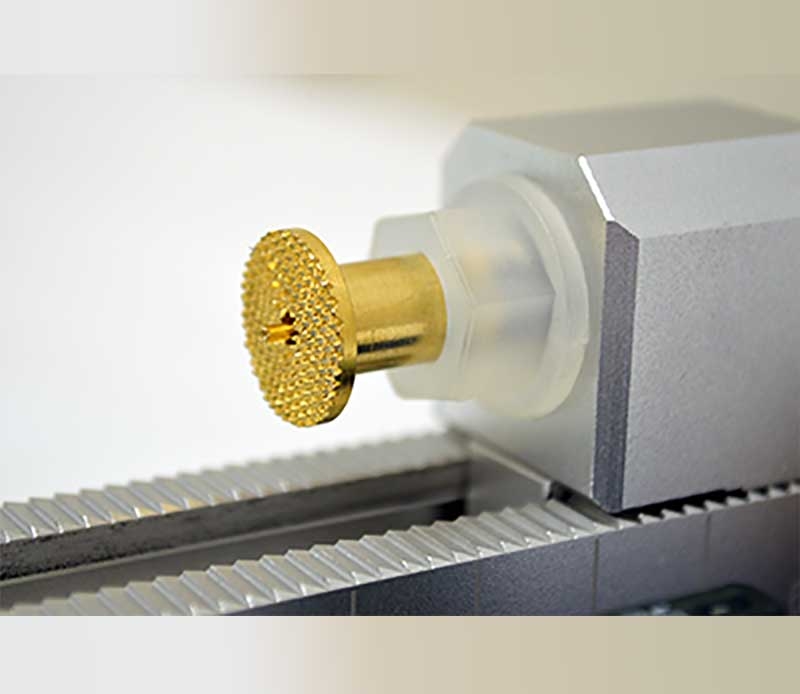

Die Universal-Batterie-Halterung besitzt eine verstellbare Aufnahme innerhalb der Maximallänge von 84 mm mit einer Genauigkeit von einem Millimeter. Nachdem die Batterie eingesetzt wurde, muss die verstellbare Aufnahme nur auf die ungefähre Länge der Batterie eingestellt werden und der gefederte Gegenkontakt sichert die Befestigung des Prüflings zwischen den Messkontakten.

Jeder der beiden Batterie- oder Zellkontakte besitzt zwei voneinander isolierte Kontakte für jeweils unabhängige Aufprägung des Stromes und der Messung der Spannung. Dieses stellt eine reproduzierbare Kontaktierung und die Vermeidung von Messfehlern durch die Kontaktwiederstände sicher. Die Auslegung der stromführenden Kontakte sowie die zugrundeliegende Leiterplatte ist für bis zu 30 A konzipiert, damit auch der Reference 3000 (AE) incl. Reference 30k Booster mit der Universal-Batterie-Halterung verwendet werden kann.

Das Standard-Zellkabel von Gamry Instruments mit seinen 4 mm Bananensteckern findet an der Universal-Batterie-Halterung entsprechende Buchsen sowie eine doppelte Aufnahme für den Anschluss der Reference-Messleitung. Hierbei kann man zwischen dem 2 mm Pin oder der 4 mm Buchse wählen und bei Benutzung der 4 mm Buchse den 2 mm Pin mit einer Gummikappe isolieren.

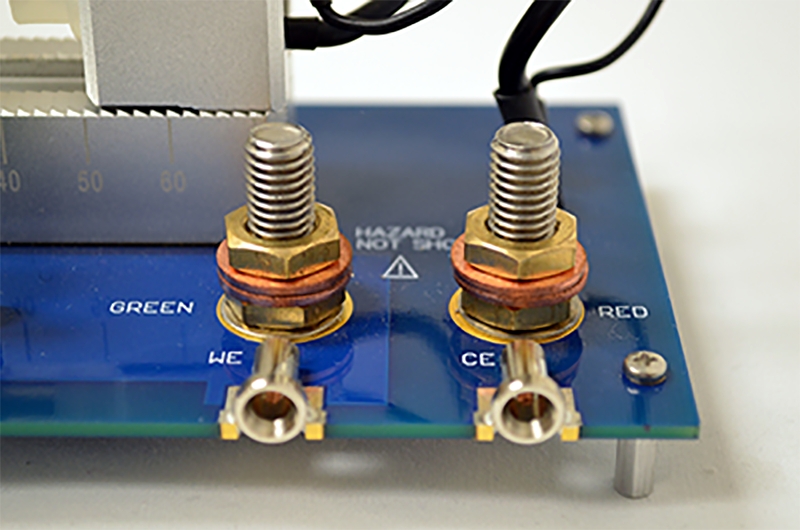

Die stromführenden Messleitungen können an der Universal-Batterie-Halterung entweder über das Standard-Zellkabel von Gamry Instruments mit 4 mm Bananensteckern konfiguriert oder bei Bedarf für höhere Ströme bis 30 A mit dem Stromkabel des Reference 30K Boosters an den beiden 8 mm Gewindeverschraubungen fixiert werden.

Eine 35 A Automobil-Sicherung dient zur Absicherung bei versehentlichen Kurzschlüssen und schützt die Batterie vor einem Kurzschluss. Allerdings können Batterien mit niedriger Kapazität bei Kurzschluss mit Strömen kleiner 35 A nicht vor Explosion oder Brand geschützt werden.

  • Die Universal-Batterie-Halterung erlaubt die elektrochemische Charakterisierung einer Vielzahl von Batterie- oder Zelltypen in der nachfolgenden Auflistung:

    CR2016, CR1220, CR2025, CR2325, CR2430, CR2032, CR2450, 16340/CR123A

    14500 Lithium AA sowie 18650, 26650, 20700 und 21700.

    Viele weitere Batterie- oder Zelltypen sind ebenfalls mit dem Universal Battery Holder kompatibel, wenn der Durchmesser des Prüflings nicht mehr als 28 mm beträgt oder die Länge innerhalb von 1 mm bis 84 mm nicht unter- bzw. überschritten wird.

    Die Universal-Batterie-Halterung besitzt eine verstellbare Aufnahme innerhalb der Maximallänge von 84 mm mit einer Genauigkeit von einem Millimeter. Nachdem die Batterie eingesetzt wurde, muss die verstellbare Aufnahme nur auf die ungefähre Länge der Batterie eingestellt werden und der gefederte Gegenkontakt sichert die Befestigung des Prüflings zwischen den Messkontakten.

    Jeder der beiden Batterie- oder Zellkontakte besitzt zwei voneinander isolierte Kontakte für jeweils unabhängige Aufprägung des Stromes und der Messung der Spannung. Dieses stellt eine reproduzierbare Kontaktierung und die Vermeidung von Messfehlern durch die Kontaktwiederstände sicher. Die Auslegung der stromführenden Kontakte sowie die zugrundeliegende Leiterplatte ist für bis zu 30 A konzipiert, damit auch der Reference 3000 (AE) incl. Reference 30k Booster mit der Universal-Batterie-Halterung verwendet werden kann.

    Das Standard-Zellkabel von Gamry Instruments mit seinen 4 mm Bananensteckern findet an der Universal-Batterie-Halterung entsprechende Buchsen sowie eine doppelte Aufnahme für den Anschluss der Reference-Messleitung. Hierbei kann man zwischen dem 2 mm Pin oder der 4 mm Buchse wählen und bei Benutzung der 4 mm Buchse den 2 mm Pin mit einer Gummikappe isolieren.

    Die stromführenden Messleitungen können an der Universal-Batterie-Halterung entweder über das Standard-Zellkabel von Gamry Instruments mit 4 mm Bananensteckern konfiguriert oder bei Bedarf für höhere Ströme bis 30 A mit dem Stromkabel des Reference 30K Boosters an den beiden 8 mm Gewindeverschraubungen fixiert werden.

    Eine 35 A Automobil-Sicherung dient zur Absicherung bei versehentlichen Kurzschlüssen und schützt die Batterie vor einem Kurzschluss. Allerdings können Batterien mit niedriger Kapazität bei Kurzschluss mit Strömen kleiner 35 A nicht vor Explosion oder Brand geschützt werden.

  • DIMENSIONEN: 9.5 cm (B) x 23 cm (L) x 6 cm (H)

    SYSTEM

    Max. Batteriedurchmesser: 28 mm
    Max. Batterielänge: 84 mm
    Min. Batterielänge: 1 mm
    Gewicht: 450 g
    Max. Stromstärke: 30 A
    Max. Temperatur: 80 °C
    Rel. Luftfeuchtigkeit: 90 % (nicht kondensierend)
    Absicherung: 35 A Eaton BK/ATC-35, 32 V max.
