GAMRY BATTERIE-HALTERUNGEN FÜR KNOPFZELLEN (2X) UND 18650 (2X)

Hersteller Hersteller

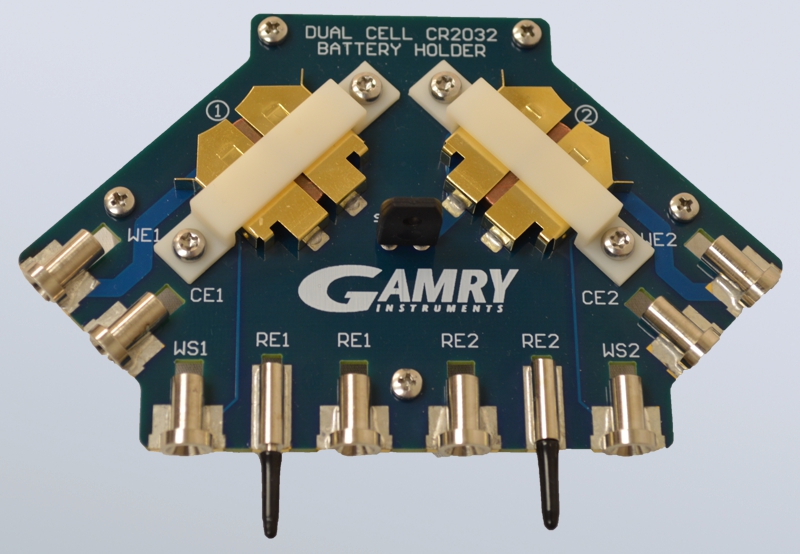

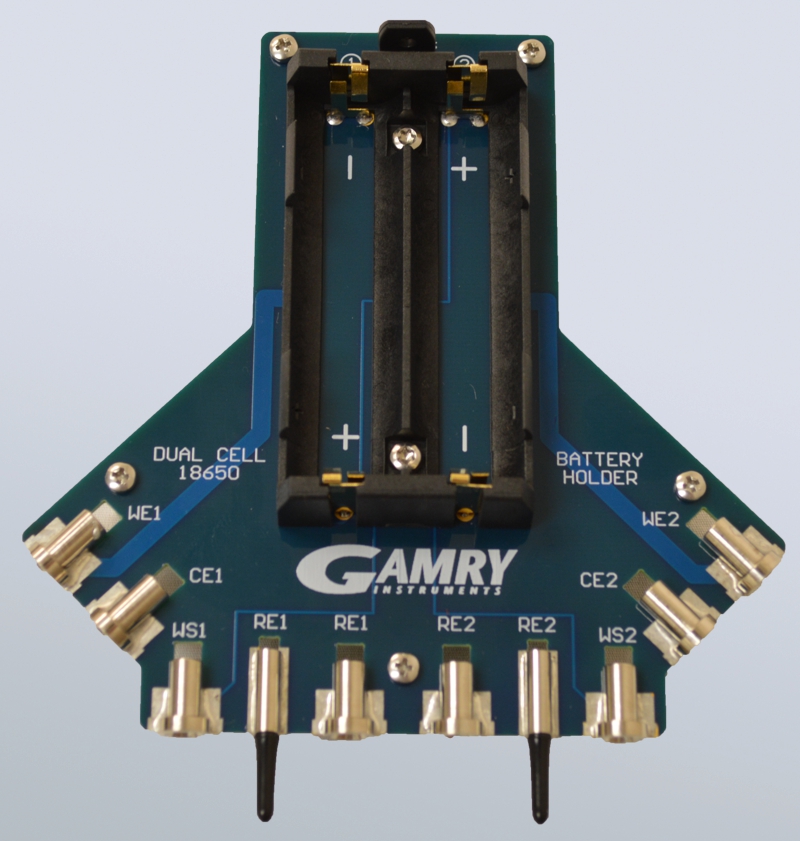

Für die elektrochemische Impedanzspektroskopie an den Knopfzellen-Typen CR2016, CR2025 und CR2032 oder an der zylindrischen 18650 Zelle.

Die Gamry Batterie-Halterungen mit niedriger Induktivität für zylindrische Zellen (18650) und Knopfzellen (CR2016, CR2025 und CR2032) können unerwünschte Impedanzen aufgrund der Kabelverbindungen und Kontaktimpedanzen durch die 4-Punkt Kelvin-Kontaktierung mit vergoldeten Kontakten auf ein Minimum reduzieren. Die Zuleitungen auf der Leiterplatte gewährleisten außerdem ein reduziertes induktives Übersprechen mit etwa 500. pH bis 5 nH

Für die elektrochemische Impedanzspektroskopie an den Knopfzellen-Typen CR2016, CR2025 und CR2032 oder an der zylindrischen 18650 Zelle werden vierpolige Messungen benötigt, um zusätzliche Impedanzen aufgrund von Kabelverbindungen zu eliminieren.

Die Kontakte der Halter sind für geringste Kontaktimpedanzen vergoldet und das Leiterplattendesign wurden so ausgelegt, dass ein induktives Übersprechen zwischen den stromführenden Leitungen und den Spannungsmessleitungen so gering wie möglich ist.

Die Kabelanschlüsse gewährleisten weiterhin eine vorgeschriebene Platzierung für noch bessere Reproduzierbarkeit der Messungen.

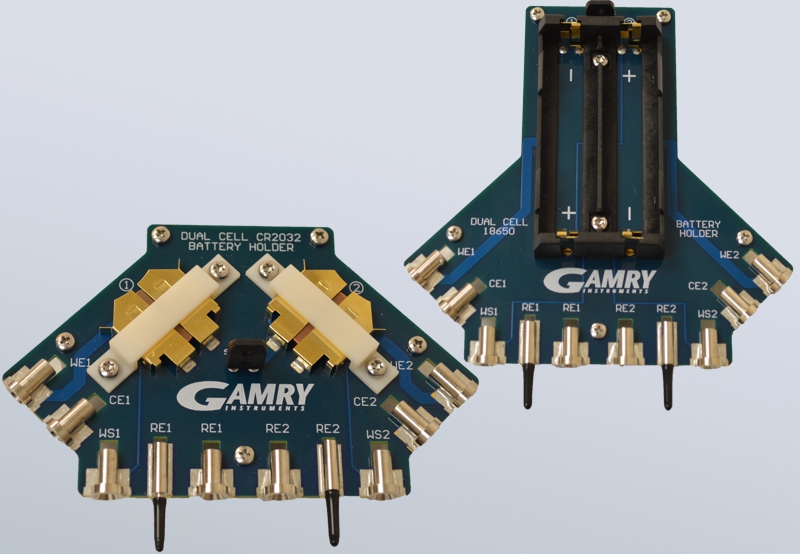

Mit den Gamry Batterie-Halterungen mit niedriger Induktivität für zylindrische Zellen (18650) und Knopfzellen (CR2016, CR2025 und CR2032) sind sowohl Einzelzellmessungen als auch Messungen von zwei Batteriezellen in Serie möglich.

Der für die Messung von zwei Batteriezellen in Serie notwendige Verbindungsstecker führt zu einer weiteren Impedanz am Batteriehalter, die durch die Aufnahme eines Impedanzspektrums zwischen CE1/RE1 (Minuspol Zelle 1) und WE2/WS2 (Pluspols Zelle 2) vom Ergebnisspektrum der beiden Prüflinge in Serie im EchemAnalyst abgezogen werden kann.

Möchte man darüber hinaus mehr als zwei zylindrische Zellen oder Knopfzellen in Serie zyklisieren und/oder charakterisieren, ist es weiterhin möglich mit einem möglichst kurzen Verbindungskabel niedriger Kapazität und Induktivität zwischen CE2 des ersten Batteriehalters und WE1 des zweiten Batteriehalters insgesamt 4 Zellen zu verbinden. Auch diese Verbindung führt zu einer weiteren Impedanz am Batteriehalter, die aber durch die Aufnahme eines Impedanzspektrums zwischen CE2/RE2 (Minuspol Zelle 2 vom ersten Batteriehalter) und WE1/WS1 (Pluspol Zelle 1 vom zweiten Batteriehalter) vom Ergebnisspektrum der vier Prüflinge in Serie im EchemAnalyst abgezogen werden kann.

PRODUKTBESCHREIBUNG

Für die elektrochemische Impedanzspektroskopie an den Knopfzellen-Typen CR2016, CR2025 und CR2032 oder an der zylindrischen 18650 Zelle werden vierpolige Messungen benötigt, um zusätzliche Impedanzen aufgrund von Kabelverbindungen zu eliminieren.

Die Kontakte der Halter sind für geringste Kontaktimpedanzen vergoldet und das Leiterplattendesign wurden so ausgelegt, dass ein induktives Übersprechen zwischen den stromführenden Leitungen und den Spannungsmessleitungen so gering wie möglich ist.

Die Kabelanschlüsse gewährleisten weiterhin eine vorgeschriebene Platzierung für noch bessere Reproduzierbarkeit der Messungen.

Mit den Gamry Batterie-Halterungen mit niedriger Induktivität für zylindrische Zellen (18650) und Knopfzellen (CR2016, CR2025 und CR2032) sind sowohl Einzelzellmessungen als auch Messungen von zwei Batteriezellen in Serie möglich.

Der für die Messung von zwei Batteriezellen in Serie notwendige Verbindungsstecker führt zu einer weiteren Impedanz am Batteriehalter, die durch die Aufnahme eines Impedanzspektrums zwischen CE1/RE1 (Minuspol Zelle 1) und WE2/WS2 (Pluspols Zelle 2) vom Ergebnisspektrum der beiden Prüflinge in Serie im EchemAnalyst abgezogen werden kann.

Möchte man darüber hinaus mehr als zwei zylindrische Zellen oder Knopfzellen in Serie zyklisieren und/oder charakterisieren, ist es weiterhin möglich mit einem möglichst kurzen Verbindungskabel niedriger Kapazität und Induktivität zwischen CE2 des ersten Batteriehalters und WE1 des zweiten Batteriehalters insgesamt 4 Zellen zu verbinden. Auch diese Verbindung führt zu einer weiteren Impedanz am Batteriehalter, die aber durch die Aufnahme eines Impedanzspektrums zwischen CE2/RE2 (Minuspol Zelle 2 vom ersten Batteriehalter) und WE1/WS1 (Pluspol Zelle 1 vom zweiten Batteriehalter) vom Ergebnisspektrum der vier Prüflinge in Serie im EchemAnalyst abgezogen werden kann.

DOWNLOADS
VIDEOS
SPEZIFIKATIONEN

DIMENSIONEN (18650 (2x)): 12 cm (B) x 13.4 cm (L) x 3.2 cm (H)

DIMENSIONEN (Knopfzellen (2x)): 12 cm (B) x 8.9 cm (L) x 3 cm (H)

SYSTEM

Anzahl der Anschlüsse pro Zelle: 4 (WE, CE, WS , RE1 (4mm male) oder RE1 (2mm female)
Anzahl der Zellen pro System: 2
Maximalstrom: 10 A bei 20°C
Temperatureinsatzbereich: -50°C bis 125°C

OPTIONEN | ZUBEHÖR

Software:

Tier T to E Upgrade

Messzellen und Zubehör:

• Interface 1000 Potentiostat/Galvanostat/ZRA

Interface 1010 Potentiostat/Galvanostat/ZRA

Interface 5000 Potentiostat/Galvanostat/ZRA

Reference 600+ Potentiostat/Galvanostat/ZRA

Reference 3000 Potentiostat/Galvanostat/ZRA

Reference 3000 (AE) Potentiostat/Galvanostat/ZRA

Lithium Battery Cell Kit, half cell [990-00344]

 • Lithium Battery Cell Kit, full [990-00343]

 • Lithium Battery Cell Kit, Standard [990-00342]

 • UniversalBatterie-Halterung (UBH)

 • Batterie-Halterung für Pouchzellen
