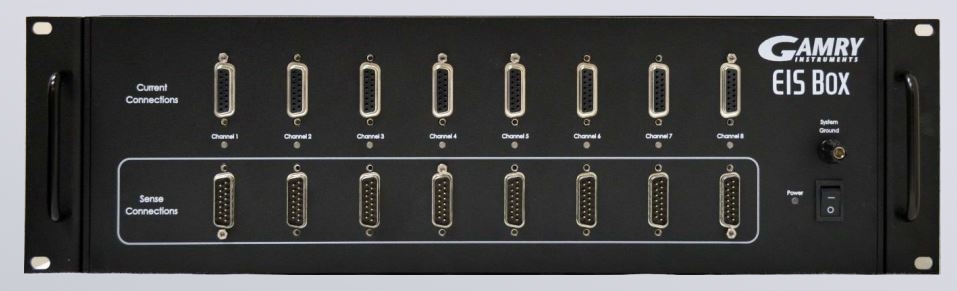

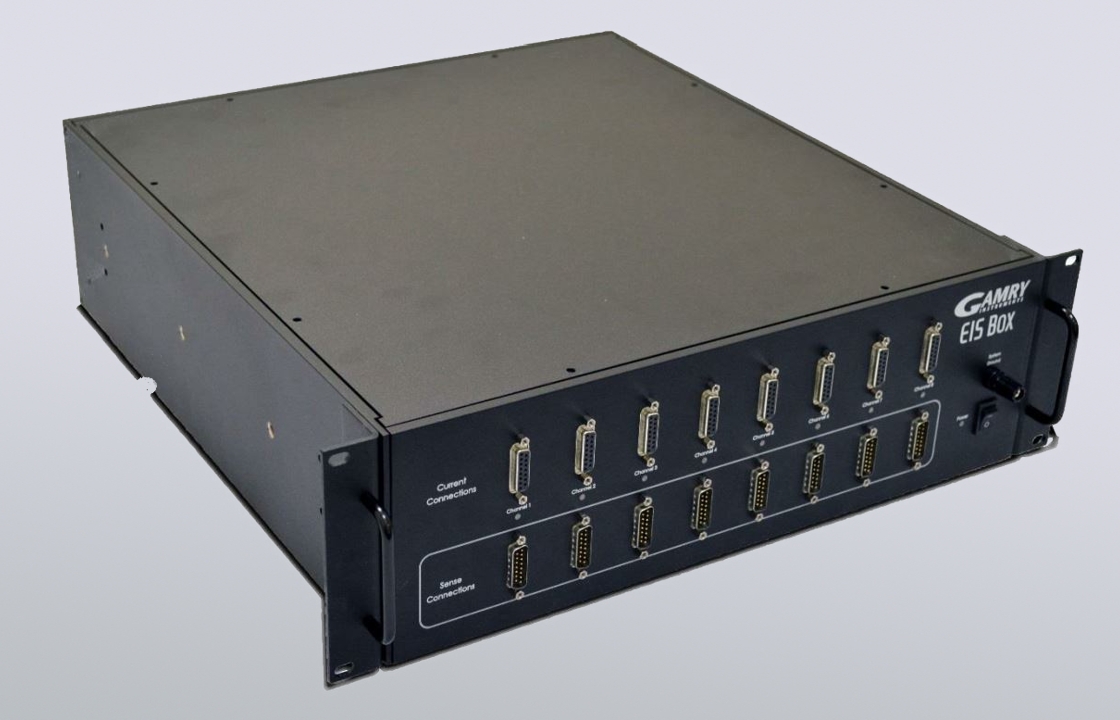

Gamry EIS Box 5000
Gamry EIS Box 5000
Die EIS Box setzt sich aus einem Gamry Interface 5000 Potentiostat/Galvanostat/ZRA als Grundgerät in Kombination mit einem 8-Kanal-Multiplexer zur sequentiellen Impedanzanalyse von Batterien (max. 6 V Zellspannung) zusammen.Mit der EIS Box 5000 wird die detaillierte Charakterisierung mehrerer Batterien mit der anspruchsvollen Methode der elektrochemischen Impedanzspektroskopie (EIS) intuitiv ermöglicht und bietet gleichzeitig bei hohem Durchsatz vertrauenswürdige Ergebnisse. Damit werden Aufgabenstellungen in der Qualitätssicherung, der Materialentwicklung und der Grundlagenforschung von elektrochemischen Energiespeichern effizient beschleunigt.
Produktbeschreibung
Mit der EIS Box 5000 wird der darin verbaute Gamry Interface 5000 Potentiostat/Galvanostat/ZRA zum leistungsfähigen Mehrkanalinstrument, mit dem Sie die elektrochemischen Operationen des aktiven Kanals an bis zu 8 elektrochemischen Zellen nacheinander ablaufen lassen können. Mit der EIS Box 5000 können Sie aber vor allem in Verbindung mit einem zusätzlichen externen Batterietester die Zellen an den Kanälen laden und entladen und sequenziell auf einem Kanal einen Prüfling mit definiertem State of Charge (SOC) im Detail auf seine Verlustmechanismen mittels der elektrochemischen Impedanzspektroskopie charakterisieren. Es lassen sich Sequenzen wiederholt und automatisiert durchführen, in einem lokalen Netzwerk überwachen und sich damit ein gewünschter erhöhter Durchsatz von Langzeitexperimenten erzielen.
Für simultane Mehrkanalsystem-Experimente hoher zeitlicher Auflösung bzw. mit vielen unterschiedlichen Operationen je Kanal ist die EIS Box 5000 nicht geeignet, sondern es empfehlen sich stattdessen Mehrkanalpotentiostaten.
Downloads
Videos
Elektrochemie - mal was Neues ausprobieren!Spezifikation
DIMENSIONEN (cm)48 (B) x 13 (H) x 48 (T)
SYSTEM
Zell-Stapelspannung (max.): ±26 V
Potential Arbeitselektrode (max.): ±6 V
Maximaler Strom: ±5 A
Anzahl Strommessbereiche mit interner Verstärkung: 8 (500 nA - 5 A)
Eingangswiderstand: >10¹² Ω
Frequenzbereich EIS Messungen: 10 µHz – 100 kHz
ERDUNG
Schwebende Masse / Erdung über das Gehäuse optional möglich
Optionen und Zubehör
Messzellen und Zubehör:
• Low Inductivity Battery Holder (Dual-CR2032 / Dual-18650)
