Gamry FlexCell – Messzellen-Set zur Bestimmung der kritischen Lochfraßtemperatur mit TDC5 Regler
Mit diesem Messzellen-Set wird die kritische Lochfraßtemperatur unter Vermeidung von Einflüssen durch Spaltkorrosion an ebenen Probenkörpern bestimmt
Mit dem Messzellen-Set kann die kritische Lochfraßtemperatur an ebenen Probenkörpern mit der gefluteten Anpressdichtung von „Avesta Steel“ unter Vermeidung von Spaltkorrosion bestimmt werden.

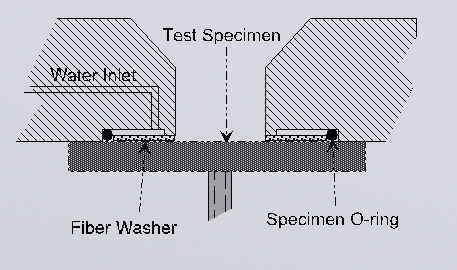

Den Unterschied macht die aktive Elektrodenoberfläche, die nicht durch einen O-Ring oder andere Spaltkorrosion auslösende Dichtungen abgegrenzt wird. Stattdessen wird entionisiertes Wasser langsam durch eine poröse Unterlegscheibe aus inertem Fasermaterial gepresst und diffundiert anschließend in den Elektrolyten. Das Medium in der Unterlegscheibe besteht daher nahezu ausschließlich aus entionisiertem Wasser, welches für den Fortschritt von Korrosionsvorgängen nicht leitfähig genug ist. Auf diese Weise wird die aktive Elektrodenoberfläche nicht durch den O-Ring, sondern durch einen Leitfähigkeitsgradienten begrenzt.

Ebenmäßige Arbeitselektroden sind kommerziell von Metal Samples Co. Inc. aus Munford / Alabama erhältlich. Die Produktserie P/N CO0130 [5 cm(L) x 5 cm(B) x 0.31 cm(H)] eignet sich wegen der vorgeschriebenen Seitenlänge der Probenkörper von mindestens 4 cm besonders gut für die Verwendung in diesem Messzellen-Set. Bereitet man eigene Probenkörper vor, sollte man Ebenmäßigkeit und Oberflächenrauheit für die äußere Abdichtung mit einem O Ring berücksichtigen. Bei Materialstärken größer als 3.2 mm können die Probenkörper ohne Probenhalter direkt auf der Teflonplatte (Insulating Tile) mit der Rändelschraube (Toggle/Thumb Screw) befestigt und elektrisch kontaktiert werden. Bei geringeren Materialstärken dient der Probenhalter (Sample Support) als Schutz vor Verformung bei Befestigung. Arbeitselektroden mit geringer Materialstärke haben allerdings den Vorteil, dass Sie an einer Ecke um 90° gebogen zur Kontaktaufnahme mit dem Potentiostaten dienen können. Die Materialstärkeuntergrenze liegt bei 0.8 mm.

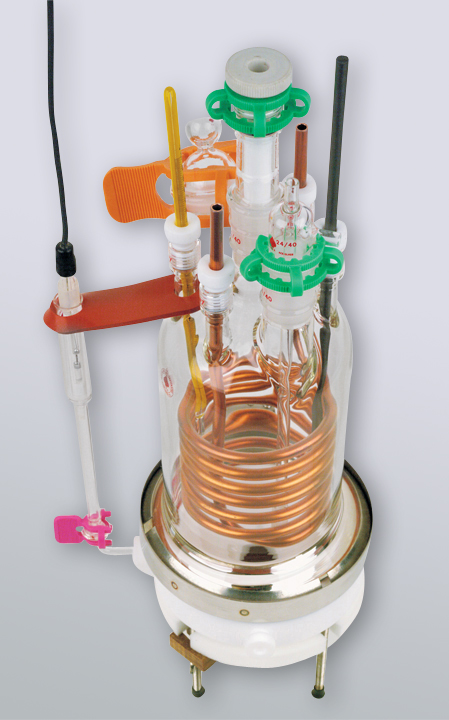

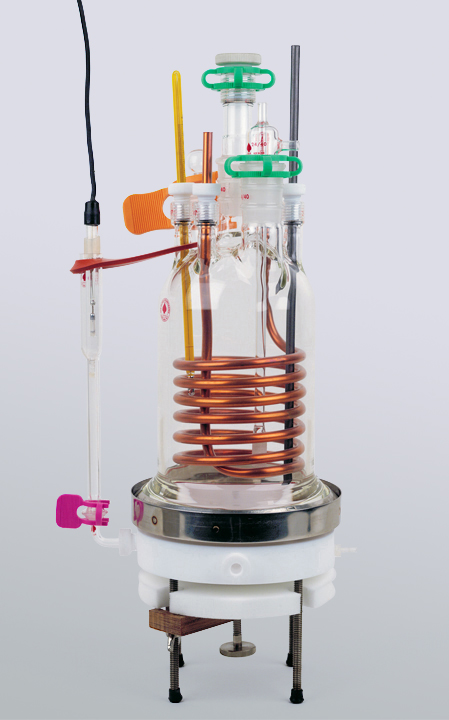

Der Probenkörper mündet in eine zylindrische Abdeckung (Bottom Cap) aus Teflon mit vier seitlichen Anschlüssen (#7 Ace – Thread / ¼“-28-Stutzen) und der Möglichkeit über den ¼“-28-Stutzen entionisiertes Wasser einzuleiten. Drei weitere #7 Ace Thread-Bohrungen dienen über die entsprechenden Gewindehülsen unter O-Ringabdichtung zum Anschluss einer Luggin-Kapillare für die Referenzelektrode, eines Temperaturfühlers (RTD-Temperaturfühler in Verbindung mit dem TDC5 Controller) und eines optionalen Abflusses. Der Glasaufbau (Glass Dome) besteht aus Pyrex® und verfügt über sieben Anschlüsse. Vier Glashülsen mit einem Innengewinde der ACE Glass INC. Vineland / NJ (#7 Ace – Thread) und drei 24/40 Schliffhülsen. Zwei #7 Ace – Thread-Anschlüsse beherbergen den Zu- und Ablauf einer Kühlschlange aus Glas (Glass cooling coil) oder aus teflonbeschichtetem Kupfer über die Gewindehülsen mit O-Ringabdichtung.

In identischer Weise befestigen die beiden weiteren #7 Ace Threads entweder zwei Gegenelektrode aus Graphit (Graphite counter electrode) für eine gleichmäßigere Stromverteilung oder bei Verwendung einer einzigen Gegenelektrode ein optionales Flüssigkeitsthermometer mit nützlichen Zusatzinformationen über den Temperaturverlauf im Bulk. Die verfügbaren 24/40 Schliffhülsen dienen im Zentrum der Unterbringung einer Führung für einen Rührerschaft (Stirring Rod Kit) mit optionalem Motor (Rührmotor IKA Eurostar 20), einer seitlichen Inertgaszuführung (Glass Bubbler / Vent) und einer weiteren, mit Stopfen und Klemmringsicherung verschließbaren Öffnung zur Zugabe von Reagentien.

  • Den Unterschied macht die aktive Elektrodenoberfläche, die nicht durch einen O-Ring oder andere Spaltkorrosion auslösende Dichtungen abgegrenzt wird. Stattdessen wird entionisiertes Wasser langsam durch eine poröse Unterlegscheibe aus inertem Fasermaterial gepresst und diffundiert anschließend in den Elektrolyten. Das Medium in der Unterlegscheibe besteht daher nahezu ausschließlich aus entionisiertem Wasser, welches für den Fortschritt von Korrosionsvorgängen nicht leitfähig genug ist. Auf diese Weise wird die aktive Elektrodenoberfläche nicht durch den O-Ring, sondern durch einen Leitfähigkeitsgradienten begrenzt.

    Ebenmäßige Arbeitselektroden sind kommerziell von Metal Samples Co. Inc. aus Munford / Alabama erhältlich. Die Produktserie P/N CO0130 [5 cm(L) x 5 cm(B) x 0.31 cm(H)] eignet sich wegen der vorgeschriebenen Seitenlänge der Probenkörper von mindestens 4 cm besonders gut für die Verwendung in diesem Messzellen-Set. Bereitet man eigene Probenkörper vor, sollte man Ebenmäßigkeit und Oberflächenrauheit für die äußere Abdichtung mit einem O Ring berücksichtigen. Bei Materialstärken größer als 3.2 mm können die Probenkörper ohne Probenhalter direkt auf der Teflonplatte (Insulating Tile) mit der Rändelschraube (Toggle/Thumb Screw) befestigt und elektrisch kontaktiert werden. Bei geringeren Materialstärken dient der Probenhalter (Sample Support) als Schutz vor Verformung bei Befestigung. Arbeitselektroden mit geringer Materialstärke haben allerdings den Vorteil, dass Sie an einer Ecke um 90° gebogen zur Kontaktaufnahme mit dem Potentiostaten dienen können. Die Materialstärkeuntergrenze liegt bei 0.8 mm.

    Der Probenkörper mündet in eine zylindrische Abdeckung (Bottom Cap) aus Teflon mit vier seitlichen Anschlüssen (#7 Ace – Thread / ¼“-28-Stutzen) und der Möglichkeit über den ¼“-28-Stutzen entionisiertes Wasser einzuleiten. Drei weitere #7 Ace Thread-Bohrungen dienen über die entsprechenden Gewindehülsen unter O-Ringabdichtung zum Anschluss einer Luggin-Kapillare für die Referenzelektrode, eines Temperaturfühlers (RTD-Temperaturfühler in Verbindung mit dem TDC5 Controller) und eines optionalen Abflusses. Der Glasaufbau (Glass Dome) besteht aus Pyrex® und verfügt über sieben Anschlüsse. Vier Glashülsen mit einem Innengewinde der ACE Glass INC. Vineland / NJ (#7 Ace – Thread) und drei 24/40 Schliffhülsen. Zwei #7 Ace – Thread-Anschlüsse beherbergen den Zu- und Ablauf einer Kühlschlange aus Glas (Glass cooling coil) oder aus teflonbeschichtetem Kupfer über die Gewindehülsen mit O-Ringabdichtung.

    In identischer Weise befestigen die beiden weiteren #7 Ace Threads entweder zwei Gegenelektrode aus Graphit (Graphite counter electrode) für eine gleichmäßigere Stromverteilung oder bei Verwendung einer einzigen Gegenelektrode ein optionales Flüssigkeitsthermometer mit nützlichen Zusatzinformationen über den Temperaturverlauf im Bulk. Die verfügbaren 24/40 Schliffhülsen dienen im Zentrum der Unterbringung einer Führung für einen Rührerschaft (Stirring Rod Kit) mit optionalem Motor (Rührmotor IKA Eurostar 20), einer seitlichen Inertgaszuführung (Glass Bubbler / Vent) und einer weiteren, mit Stopfen und Klemmringsicherung verschließbaren Öffnung zur Zugabe von Reagentien.

  • SYSTEM

    Material: Pyrex®, PTFE, Filterpapier, Polypropylene, Tygon, Viton, Silikon-Kautschuk
    Volumen: 1000 ml – 1300 ml

    KONFIGURATION

    Anschlüsse Arbeitselektrode:

    Oberfläche Arbeitselektrode: 5 cm2
    Abmessungen Arbeitselektrode (minimal / maximal): 4cm x 4cm (rechteckig); Ø 4cm (rund) / 11cm x 11cm (rechteckig); Ø 11cm (rund)
    Anschluss Zugabe entionisiertes Wasser: ¼“-28-Stutzen
    Anschluss Referenzelektrode: #7 Ace – Thread (Kapillarröhrchen)
    Anschluss RTD-Temperaturfühler: #7 Ace – Thread (Viton Spacer with special O-Ring)
    Optionaler Ablauf: #7 Ace – Thread

    Anschlüsse Glasaufbau:

    Anschluss Gegenelektrode: #7 Ace – Thread (Graphitstab 300 mm / Ø 6,3 mm)
    Anschluss Flüssigkeitsthermometer: #7 Ace – Thread
    Anschluss Kühlschlange Eingang / Ausgang: #7 Ace – Thread
    Anschluss Inertgasspülung, Rührer und Reagentienzugabe: 3 x Normschliff 24/40
  • • Interface 1000 Potentiostat/Galvanostat/ZRA

    Interface 1010 Potentiostat/Galvanostat/ZRA

    • Reference 600 Potentiostat/Galvanostat/ZRA

    Reference 600+Potentiostat/Galvanostat/ZRA

    Reference 3000 (AE) Potentiostat/Galvanostat/ZRA

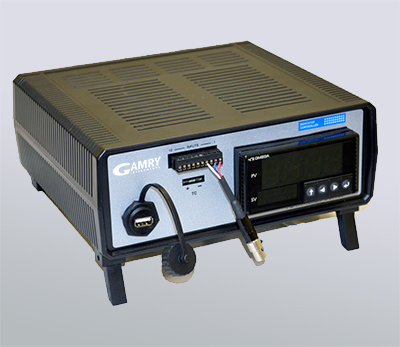

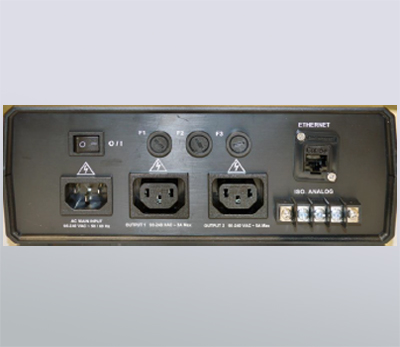

    • TDC5 Temperatur Regeleinheit (inkl. Treiber, erfordert CPT110)

    • Flexcell Heating Mantle Kit, 240 V, 300 W, CE

    • Flexcell Stirring Rod Kit

    • Flexcell Filter Paper Gaskets, 50/pkg

    • Flexcell Filter Paper Gaskets, 100/pkg

    • Flexcell Filter Paper Gaskets, 500/pkg

    • Flexcell Filter Paper Gaskets, 1000/pkg

    • O-Ring, Large, Teflon Encapsulated Silicone, #348

    • O-Ring, Small, Teflon Encapsulated Silicone, #126

    • #7 Ace Thread Bushing, Teflon

    • BarbedTube Fitting, 1/4-28×1/8″ ID, Polypropylene

    • Ball Joint Clamp, pink

    • Standard Joint Clamp, green

    • O-Ring, FETFE (935-34)

    • Reference Well Band Strap

    • Flexcell CPTSpacer, Viton, 1/8″ID, 1/4″OD, 1″

    • Teflon Tape

    • Teflon Sleeve for Sperical #12 Joint

    • Flexcell CPT Sample support

    • Thumb/Toggle screw 1/2-20 x 2″, 3/16

    • 1/4″-20 Rod, 5″ long, SS, 4/pkg

    • Flexcell CPT, Rubber Foot, 4/pkg

    • Flexcell CPT Flushing Solution reservoir

    • Kalomel (SCE) Referenzelektrode

    • Silber/Silberchlorid Referenzelektrode

    • Quecksilbersulfat-Referenzelektrode (ohne Chlorid-Anionen)

    • Quecksilberoxid-Referenzelektrode für alkalische Medien

    • Silber/Silbernitrat Referenzelektrode für nicht-wässrige Elektrolyte

    • SCE Nachfüllmedium (120 ml)

    • Ag/AgCl Nachfüllmedium (120ml)

    • Vycor Fritte mit Teflon Schrumpfschlauch, 3.5 mm (5 Stück)

    • KT Glasfritte mit Teflon-Schrumpfschlauch, 3.5 mm (5 Stück)

    • Polymeraustausch-Fritten für Quecksilberoxid-Referenzelektrode
