Gamry – Dr. Bob´s Messzellen-Set
Das vollständig aus Inertmaterialien gefertigte Dr. Bob´s Messzellen-Set dient in vielfältigen Applikationen zur Charakterisierung unbekannter elektroaktiver Spezies.
Das Dr. Bob´s Messzellen-Set ist für vielfältige Applikationen wie z.B. Studien an Enzymen und Katalysatoren, elektrochemischen Sensoren, galvanischen Zellen, Redoxpotentialen anorganischer Komplexe, etc. als elektrochemische Messzelle mit Mikro- und Makro-Arbeitselektroden aus Platin, Gold und Glassy Carbon einsetzbar. Alternative Elektrodenmaterialien müssen in Arbeitselektroden-Haltern mit 110 mm Länge und Außendurchmessern zwischen 6.5 mm und 7.5 mm vorliegen.

Die verwendete Makro- (Ø = 3 mm) oder Mikroarbeitselektrode (Ø = 10µm / 11 µm) kann im Dr. Bob´s Messzellen-Set mit minimal 1 ml oder maximal 30 ml Elektrolytvolumen in Kontakt treten.

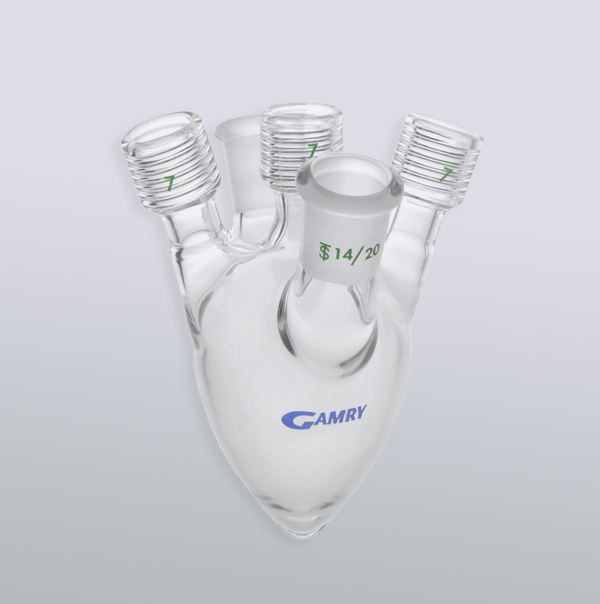

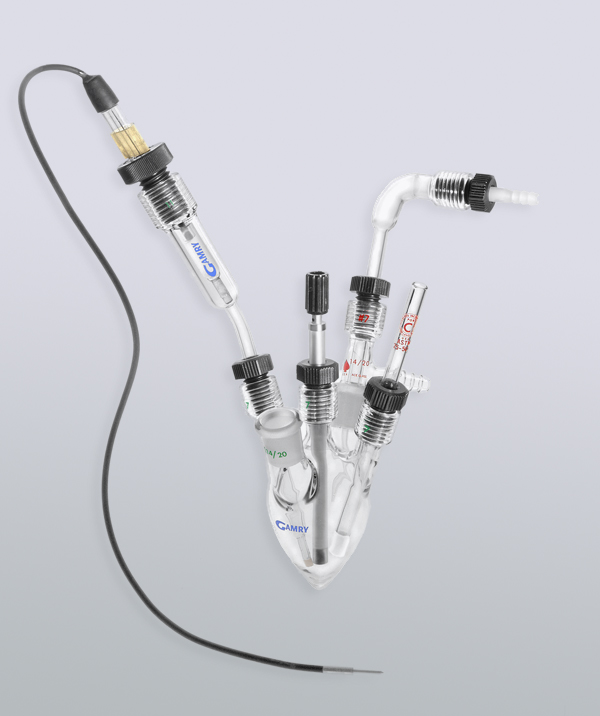

Der aus Pyrex® gefertigte Spitzkolben des Dr. Bob´s Messzellen-Sets verfügt über insgesamt fünf Anschlüsse. Drei Glashülsen mit einem Innengewinde der ACE GLASS INC. Vineland / NJ ( #7 Ace – Thread) und zwei 14/20 Schliffhülsen. Der vertikale #7 Ace – Thread im Zentrum dient der Befestigung der Arbeitselektrode über eine Gewindebuchse aus Nylon oder PTFE unter Abdichtung über einen O-Ring aus FETFE.

Ein weiterer seitlich abgehender #7 Ace – Thread dient in identischer Weise der Unterbringung einer Luggin-Kapillare bzw. einer Salzbrücke zur Verwendung mit einer Gamry Referenzelektrode, die über den einzigen #11 Ace – Thread mit der entsprechenden Gewindebuchse in der Luggin-Kapillare gehalten wird. Der dritte #7 Ace – Thread befestigt eine Glashülse mit aufgeschmolzener Glasfritte am unteren Ende und einem darin untergebrachten Platindraht (150 mm Pt-wire; Ø = 0.4 mm) als Gegenelektrode.

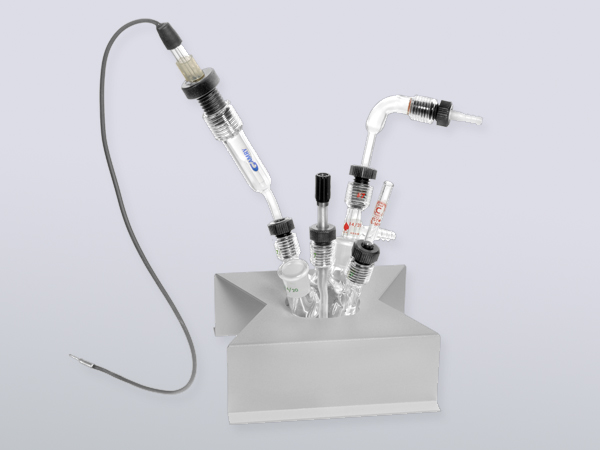

Ein 14/20 Kern / #7 Ace – Thread – Adapter mit seitlicher Schlaucholive (Gas Flow Adapter) dient über die 14/20 Schliffhülse der Unterbringung einer Inertgas-Zuführung zum Spülen über einen Düsenrohr (Bubbler), als Schutzgasvorlage, zur Probennahme von Gasen oder zum Entlüften. Der zweite Anschluss über die 14/20 Schliffhülse dient als Zusatz für Temperaturmessungen, der Zugabe von Reagentien oder ebenfalls zum Entlüften. Der Anschluss kann aber auch mit Stopfen aus Polyethylen verschlossen werden. Das Standard-Set sieht einen Ständer vor, der es einem erspart mit der umständlichen Kombination aus Stativ und Stativring arbeiten zu müssen. Beim Set incl. Heiz-/Kühlmantel kann die Dr. Bob´s Messzelle freistehend betrieben werden.

  • Die verwendete Makro- (Ø = 3 mm) oder Mikroarbeitselektrode (Ø = 10µm / 11 µm) kann im Dr. Bob´s Messzellen-Set mit minimal 1 ml oder maximal 30 ml Elektrolytvolumen in Kontakt treten.

    Der aus Pyrex® gefertigte Spitzkolben des Dr. Bob´s Messzellen-Sets verfügt über insgesamt fünf Anschlüsse. Drei Glashülsen mit einem Innengewinde der ACE GLASS INC. Vineland / NJ ( #7 Ace – Thread) und zwei 14/20 Schliffhülsen. Der vertikale #7 Ace – Thread im Zentrum dient der Befestigung der Arbeitselektrode über eine Gewindebuchse aus Nylon oder PTFE unter Abdichtung über einen O-Ring aus FETFE.

    Ein weiterer seitlich abgehender #7 Ace – Thread dient in identischer Weise der Unterbringung einer Luggin-Kapillare bzw. einer Salzbrücke zur Verwendung mit einer Gamry Referenzelektrode, die über den einzigen #11 Ace – Thread mit der entsprechenden Gewindebuchse in der Luggin-Kapillare gehalten wird. Der dritte #7 Ace – Thread befestigt eine Glashülse mit aufgeschmolzener Glasfritte am unteren Ende und einem darin untergebrachten Platindraht (150 mm Pt-wire; Ø = 0.4 mm) als Gegenelektrode.

    Ein 14/20 Kern / #7 Ace – Thread – Adapter mit seitlicher Schlaucholive (Gas Flow Adapter) dient über die 14/20 Schliffhülse der Unterbringung einer Inertgas-Zuführung zum Spülen über einen Düsenrohr (Bubbler), als Schutzgasvorlage, zur Probennahme von Gasen oder zum Entlüften. Der zweite Anschluss über die 14/20 Schliffhülse dient als Zusatz für Temperaturmessungen, der Zugabe von Reagentien oder ebenfalls zum Entlüften. Der Anschluss kann aber auch mit Stopfen aus Polyethylen verschlossen werden. Das Standard-Set sieht einen Ständer vor, der es einem erspart mit der umständlichen Kombination aus Stativ und Stativring arbeiten zu müssen. Beim Set incl. Heiz-/Kühlmantel kann die Dr. Bob´s Messzelle freistehend betrieben werden.

  • DIMENSIONEN

    10 cm (B) x 10 cm (L) x 30 cm (H)

    SYSTEM

    Material: Pyrex®, PTFE, Vycor-Glas, ACE FETFE, Platin, Polyethylen
    Typ: Mehrhalsspitzkolben mit 2x 14/20 Normschliff und 3x #7 Ace - Thread
    Volumen: 1 ml - 30 ml

    KONFIGURATION

    Anschluss Arbeitselektrode (Typ) #7 Ace – Thread
    Anschluss Arbeitselektrode (Ø / mm) 6.5 – 7.5
    Anschluss Arbeitselektrode (L / cm) 5 (mind.) - 11 (< 5 ml)
    Anschluss Luggin Kapillare (Typ) #7 Ace – Thread
    Luggin Kapillare / Elektrolyt Kontakt Vycor® Disk Ø, 3.5 mm
    Anschluss Referenzelektrode (Typ) #11 Ace – Thread
    Anschluss Referenzelektrode (Ø / mm) 9 – 11.5

    Anschluss Gegenelektrode (Typ) #7 Ace – Thread / Glashülse (Fritte)
    Gegenelektrode 150 mm Pt-Draht / Ø 0.4 mm

    Anschluss Inertgasspülung (Typ) 14/20 Hülse
    Inertgasspülung 14/20 Kern / #7 Ace – Adapter mit seitlicher Schlaucholive (Spülen / Vorlage / Entlüften)

    Zusatzanschluss (Typ) 14/20 Hülse / 5x PE-Stopfen 
  • Messzellen und Zubehör:

    • Interface 1000 Potentiostat/Galvanostat/ZRA

    Interface 1010 Potentiostat/Galvanostat/ZRA

    • Reference 600 Potentiostat/Galvanostat/ZRA

    Reference 600+Potentiostat/Galvanostat/ZRA

    Reference 3000 (AE) Potentiostat/Galvanostat/ZRA

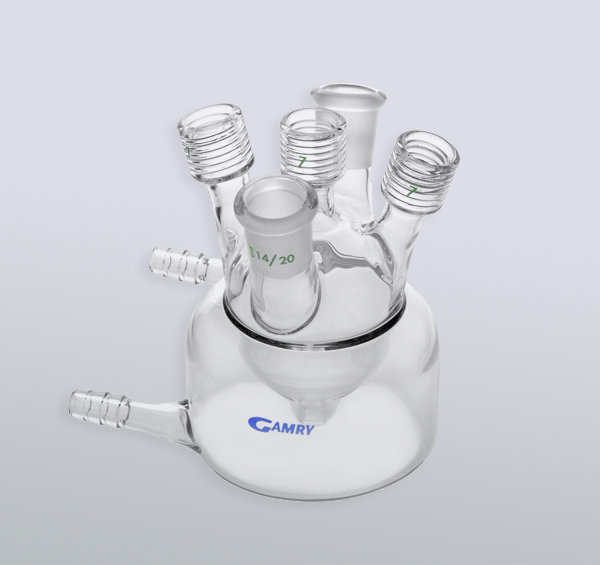

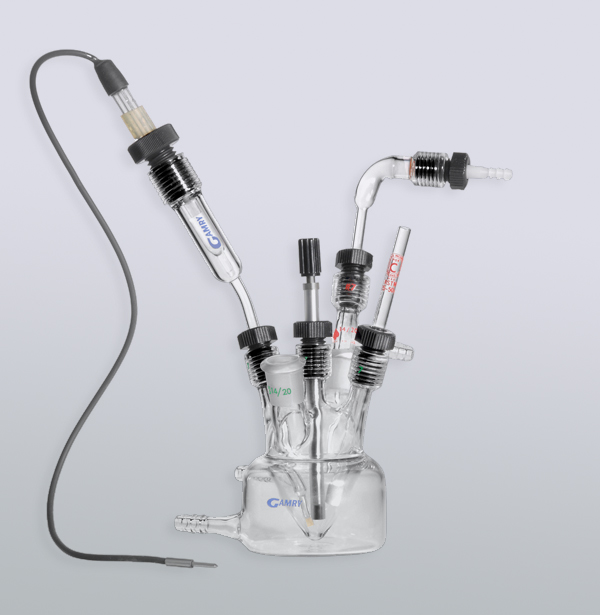

    Dr. Bob´s Cell with Jacketed Cell (excludes working and reference electrodes)
