THINKY ARV-5000

Hersteller Hersteller
Mischen und Entgasen in der Produktion mit einem Arbeitsschritt, unterstützt durch integrierte Vakuumpumpe.

Der ARV-5000 – ein hocheffizienter Vakuummischer für die Produktion: Er ermöglicht berührungsloses Mischen, Dispergieren und Entgasen ohne Schäumen, direkt im Behälter ohne Rührorgan!
Dank integrierter Vakuumpumpe werden auch kleinste Luftblasen ausgetrieben.

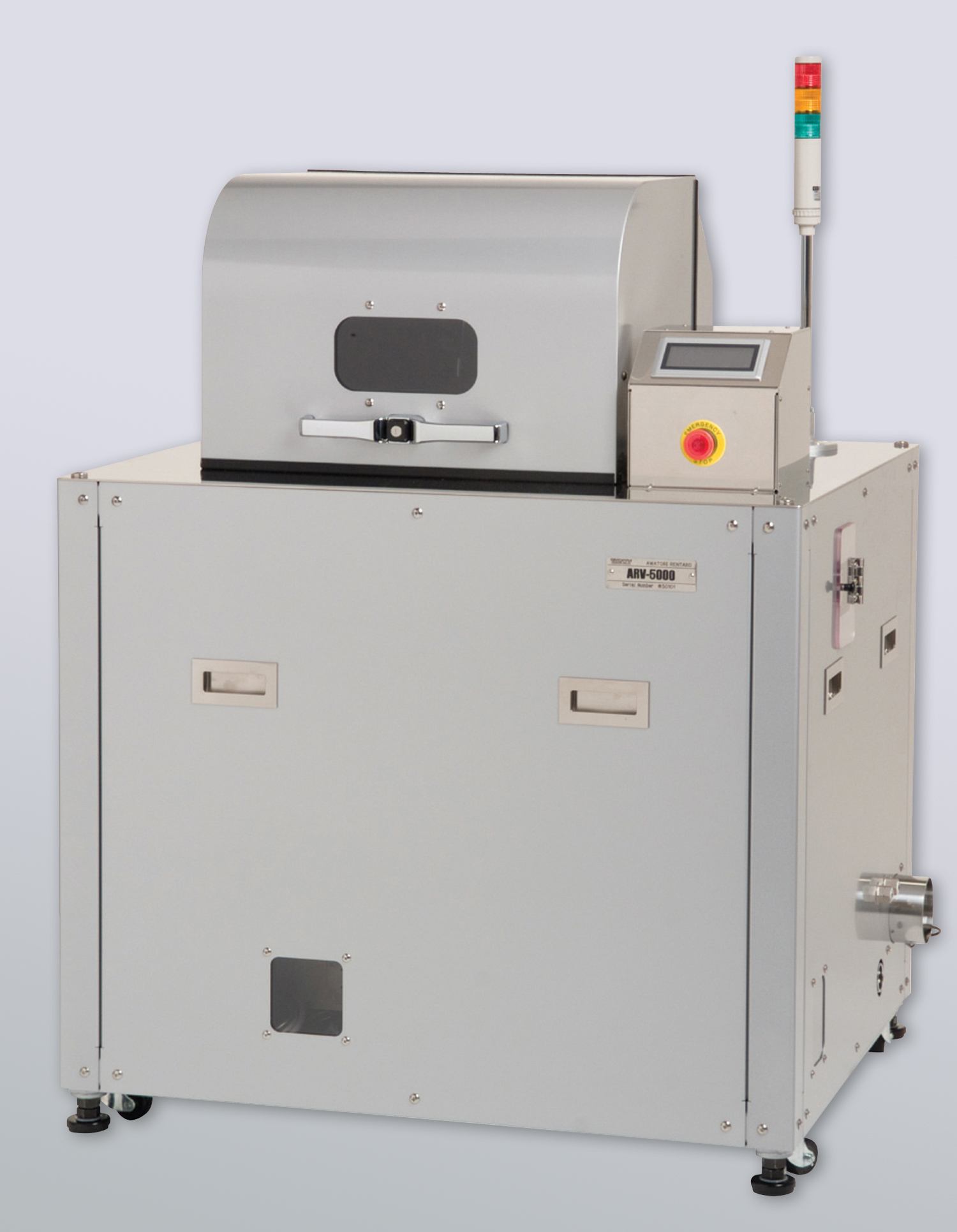

Der ARV-5000 ist ein kontaktloser Vakuum-Planetenzentrifugalmischer zum Mischen, Dispergieren und Entgasen von bis zu etwa 4,7 kg Material in einem einzigen Arbeitsschritt.

Der hocheffiziente Mischvorgang resultiert aus der Überlagerung zweier Bewegungen des Mischbehälters – einer Zentrifugal- und einer Rotationsbewegung. Da die Technik ohne Rührer auskommt erfolgt auch keine Zerstörung des Probenmaterials z.B. von faserförmigen oder mikrogekapselten Komponenten durch Rührorgane.

Um Gasblasen unter 10µm bzw. bei höheren Viskositäten zu entfernen (z.B. bei Epoxy-Harzen, Silikonen oder anderen, schnell aushärtenden Klebesystemen) wird herkömmlich auf externe Vakuumkammern und einen getrennten Arbeitsschritt zurückgegriffen. Ein wesentlicher Vorteil der Thinky-Vakuum-Mischer besteht darin, dass der Anwender in einem Schritt und demselben Behälter mischen und entgasen kann. Durch das kontinuierliche Umwälzen der Probe erhöht sich die Effektivität des Entgasens zudem beträchtlich. Häufig ist der Unterschied erst unter dem Mikroskop sichtbar – hier lohnt sich ein genauerer Blick!

Die Vakuumpumpe ist bis 7 mbar spezifiziert und ist bei diesem Gerät vollständig in das Gehäuse und die Elektronik der Regelung integriert. Dies bietet verschiedene Vorteile wie z.B. ein besonders leiser Betrieb, die Ersparnis von Arbeitsfläche oder optimale Druckregelung mit kurzen Schlauchlängen. Wir verbauen hochwertige Vakuumpumpen nach Drehschieberprinzip vom deutschen Markenhersteller, die Ihre Robustheit unzählige Male im Feld bewiesen haben.

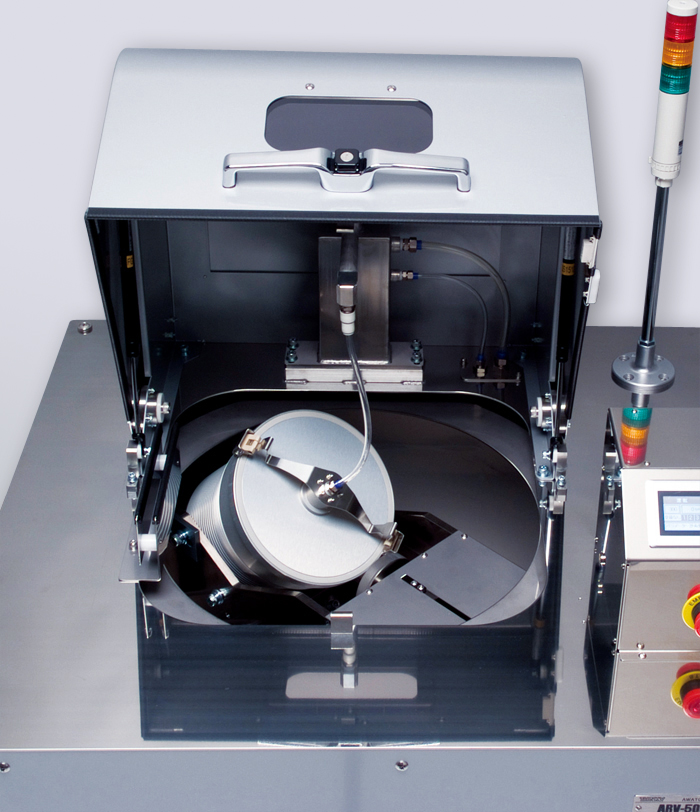

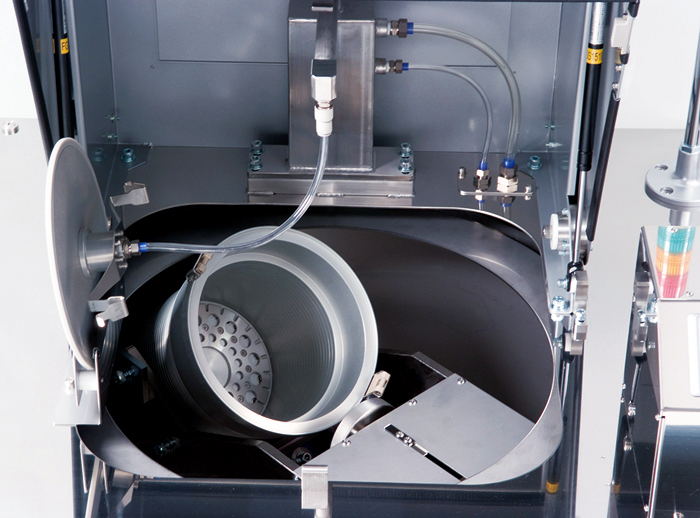

Als Produktionsgerät ist der ARV-5000 besonders robust konstruiert und eignet sich problemlos für den Einsatz im Dauerbetrieb. Abgesehen von der Deckeldichtung des Behälterhalters und den PVC-Vakuumschläuchen gibt es kaum Verschleißteile die regelmäßig zu wechseln sind.

Auch Medien die unter Vakuum zum Schäumen neigen, können problemlos verarbeitet werden, da dies durch die wirkende Zentrifugalkraft effektiv unterbunden wird.

Falls sich kondensierende Gase nicht vermeiden lassen, so lässt sich einfach eine Kühlfalle außen am Gehäuse anbringen. Die Handventile für eine Umlenkung des Gasstroms über die Kühlfalle sind bereits im Gehäuse verbaut.

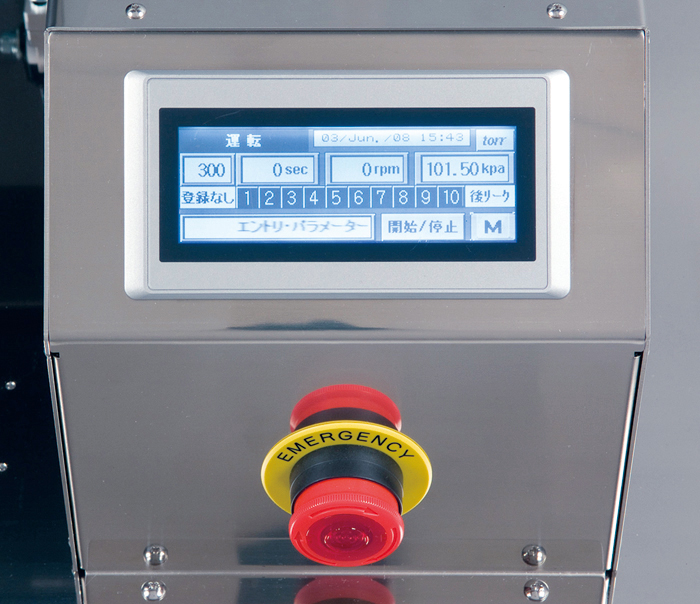

Der gesamte Ablauf erfolgt programmgesteuert über einen Touchscreen. Sie können bis zu 10 Mischprogramme die sich aus bis zu 10 Schritten, bestehend aus Drehzahl, Zeit und Druck, zusammensetzen dürfen, definieren.





PRODUKTBESCHREIBUNG

Der ARV-5000 ist ein kontaktloser Vakuum-Planetenzentrifugalmischer zum Mischen, Dispergieren und Entgasen von bis zu etwa 4,7 kg Material in einem einzigen Arbeitsschritt.

Der hocheffiziente Mischvorgang resultiert aus der Überlagerung zweier Bewegungen des Mischbehälters – einer Zentrifugal- und einer Rotationsbewegung. Da die Technik ohne Rührer auskommt erfolgt auch keine Zerstörung des Probenmaterials z.B. von faserförmigen oder mikrogekapselten Komponenten durch Rührorgane.

Um Gasblasen unter 10µm bzw. bei höheren Viskositäten zu entfernen (z.B. bei Epoxy-Harzen, Silikonen oder anderen, schnell aushärtenden Klebesystemen) wird herkömmlich auf externe Vakuumkammern und einen getrennten Arbeitsschritt zurückgegriffen. Ein wesentlicher Vorteil der Thinky-Vakuum-Mischer besteht darin, dass der Anwender in einem Schritt und demselben Behälter mischen und entgasen kann. Durch das kontinuierliche Umwälzen der Probe erhöht sich die Effektivität des Entgasens zudem beträchtlich. Häufig ist der Unterschied erst unter dem Mikroskop sichtbar – hier lohnt sich ein genauerer Blick!

Die Vakuumpumpe ist bis 7 mbar spezifiziert und ist bei diesem Gerät vollständig in das Gehäuse und die Elektronik der Regelung integriert. Dies bietet verschiedene Vorteile wie z.B. ein besonders leiser Betrieb, die Ersparnis von Arbeitsfläche oder optimale Druckregelung mit kurzen Schlauchlängen. Wir verbauen hochwertige Vakuumpumpen nach Drehschieberprinzip vom deutschen Markenhersteller, die Ihre Robustheit unzählige Male im Feld bewiesen haben.

Als Produktionsgerät ist der ARV-5000 besonders robust konstruiert und eignet sich problemlos für den Einsatz im Dauerbetrieb. Abgesehen von der Deckeldichtung des Behälterhalters und den PVC-Vakuumschläuchen gibt es kaum Verschleißteile die regelmäßig zu wechseln sind.

Auch Medien die unter Vakuum zum Schäumen neigen, können problemlos verarbeitet werden, da dies durch die wirkende Zentrifugalkraft effektiv unterbunden wird.

Falls sich kondensierende Gase nicht vermeiden lassen, so lässt sich einfach eine Kühlfalle außen am Gehäuse anbringen. Die Handventile für eine Umlenkung des Gasstroms über die Kühlfalle sind bereits im Gehäuse verbaut.

Der gesamte Ablauf erfolgt programmgesteuert über einen Touchscreen. Sie können bis zu 10 Mischprogramme die sich aus bis zu 10 Schritten, bestehend aus Drehzahl, Zeit und Druck, zusammensetzen dürfen, definieren.





DOWNLOADS
VIDEOS
SPEZIFIKATIONEN

Anzahl Speicherplätze: 10
Anzahl Schritte pro Speicherplatz: 10
Maximale Laufzeit pro Profil: 30 Minuten
Mischmodus mit 75% Eigenrotationsanteil: 200-800 UPM
Erreichbares Vakuum: 7 mbar
Maximale Kapazität (brutto): 5,0 kg / 4 Liter
Maximale Kapazität (netto): 4,7 kg / 3 Liter
Maße: H1700 x B1175 x T820 (mm)
Gerätegewicht: ca. 500 kg
Sicherheitssensoren (Schwingungssensor, Geschwindigkeitssensor, Verriegelungssensor)
Besonderheiten: Integrierte Vakuumpumpe, Sichtfenster, auf Rollen, Höhenverstellbare Füße, Kältefalle montierbar



OPTIONEN | ZUBEHÖR

• Option: 24 Monate Gewährleistung

• Option: Anpassung des Gegengewichts für Medien mit hoher spezifischer DichteOption: Ansaugstutzen auf Gehäuseaußenseite verlegen um Inertgas ansaugen zu können für Überlagerung der Probe.

• Option: Kühlfalle elektrisch oder mit Trockeneis betrieben

• Option: Prüfzertifikat nach Fertigung für Qualifizierungszwecke

APPLIKATIONEN
