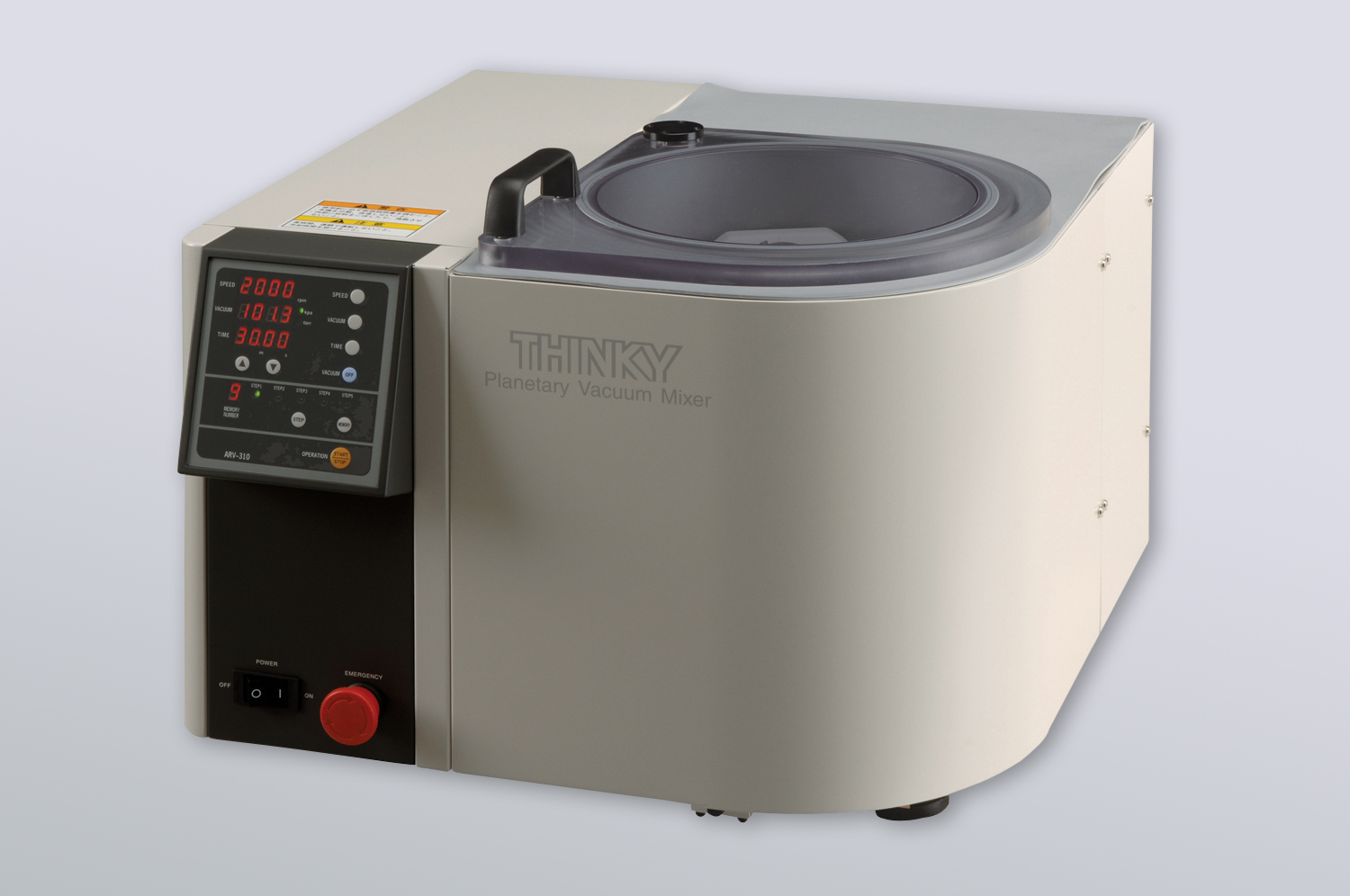

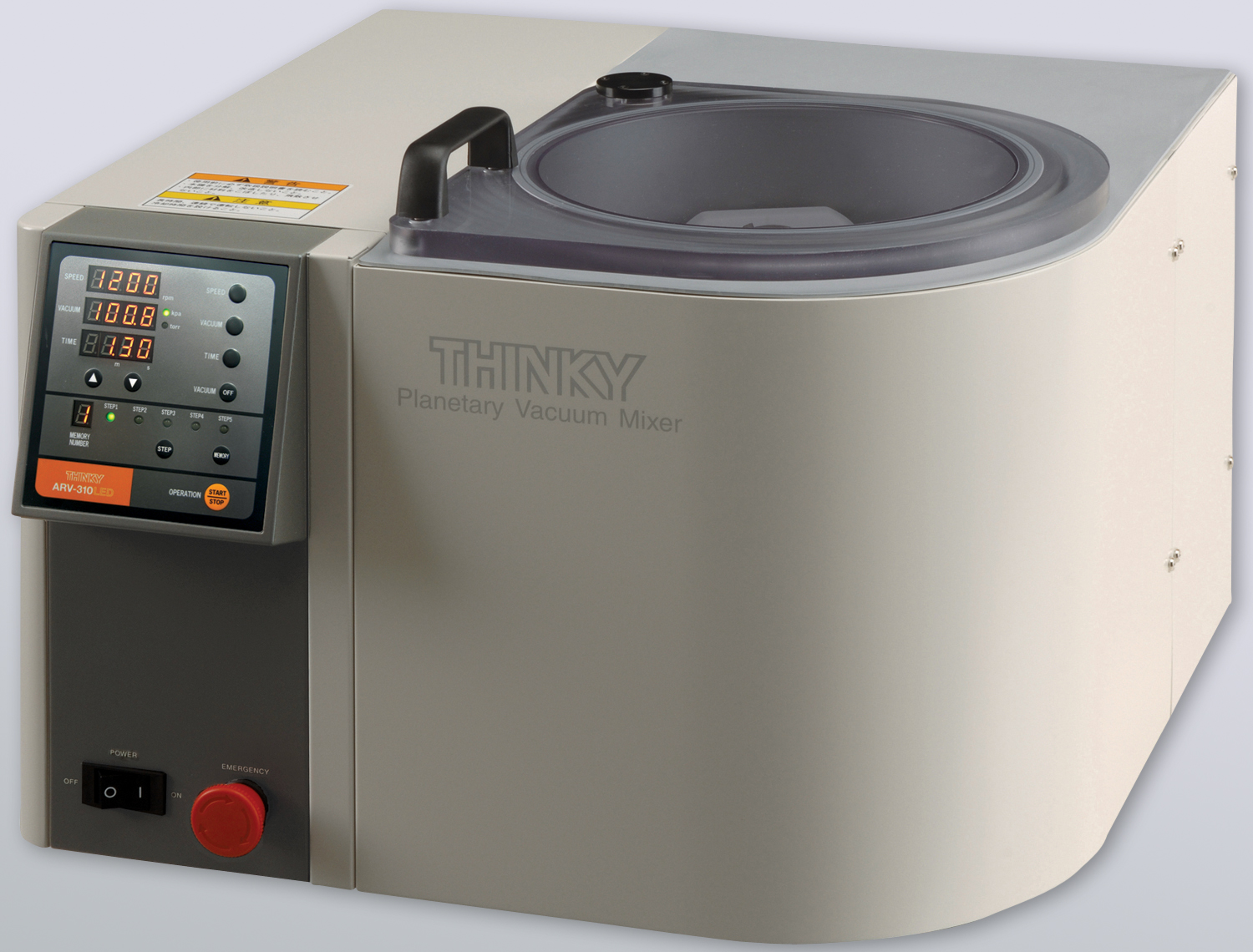

THINKY ARV-310 / ARV-310LED / ARV-310P

Hersteller Hersteller
Mischen und Entgasen in einem Arbeitsschritt, unterstützt durch integrierte Vakuumpumpe

Hocheffizienter Vakuum-Labormischer: ermöglicht berührungsloses Mischen, Dispergieren und Entgasen mit integrierter Vakuumpumpe direkt im Becher ohne Rührorgan! Durch die wirkende Zentrifugalkraft wird ein Schäumen des Mediums effektiv unterbunden. Dank integrierter Vakuumpumpe werden auch kleinste Luftblasen ausgetrieben.

Der ARV-310 und dessen Varianten ARV-310P und ARV-310LED sind kontaktlose Vakuum-Planeten-Zentrifugal-Mischer zum Mischen, Dispergieren und Entgasen von Material in einem einzigen Arbeitsschritt und innerhalb von kurzer Zeit. Dieser hocheffiziente Mischvorgang resultiert aus der Überlagerung zweier Bewegungen des Mischbehälters – einer Zentrifugal- und einer Rotationsbewegung. Da die Technik ohne Rührer auskommt erfolgt auch keine Zerstörung des Probenmaterials z.B. von faserförmigen oder mikrogekapselten Komponenten durch Rührorgane.

Um Gasblasen unter 10µm bzw. bei höheren Viskositäten zu entfernen (z.B. bei Epoxy-Harzen, Silikonen oder anderen, schnell aushärtenden Klebesystemen) wird herkömmlich auf externe Vakuumkammern und einen getrennten Arbeitsschritt zurückgegriffen. Ein wesentlicher Vorteil der Thinky-Vakuum-Mischer besteht darin, dass der Anwender in einem Schritt und demselben Behälter mischen und entgasen kann. Durch das kontinuierliche Umwälzen der Probe erhöht sich die Effektivität des Entgasens zudem beträchtlich. Häufig ist der Unterschied erst unter dem Mikroskop sichtbar – hier lohnt sich ein genauerer Blick!

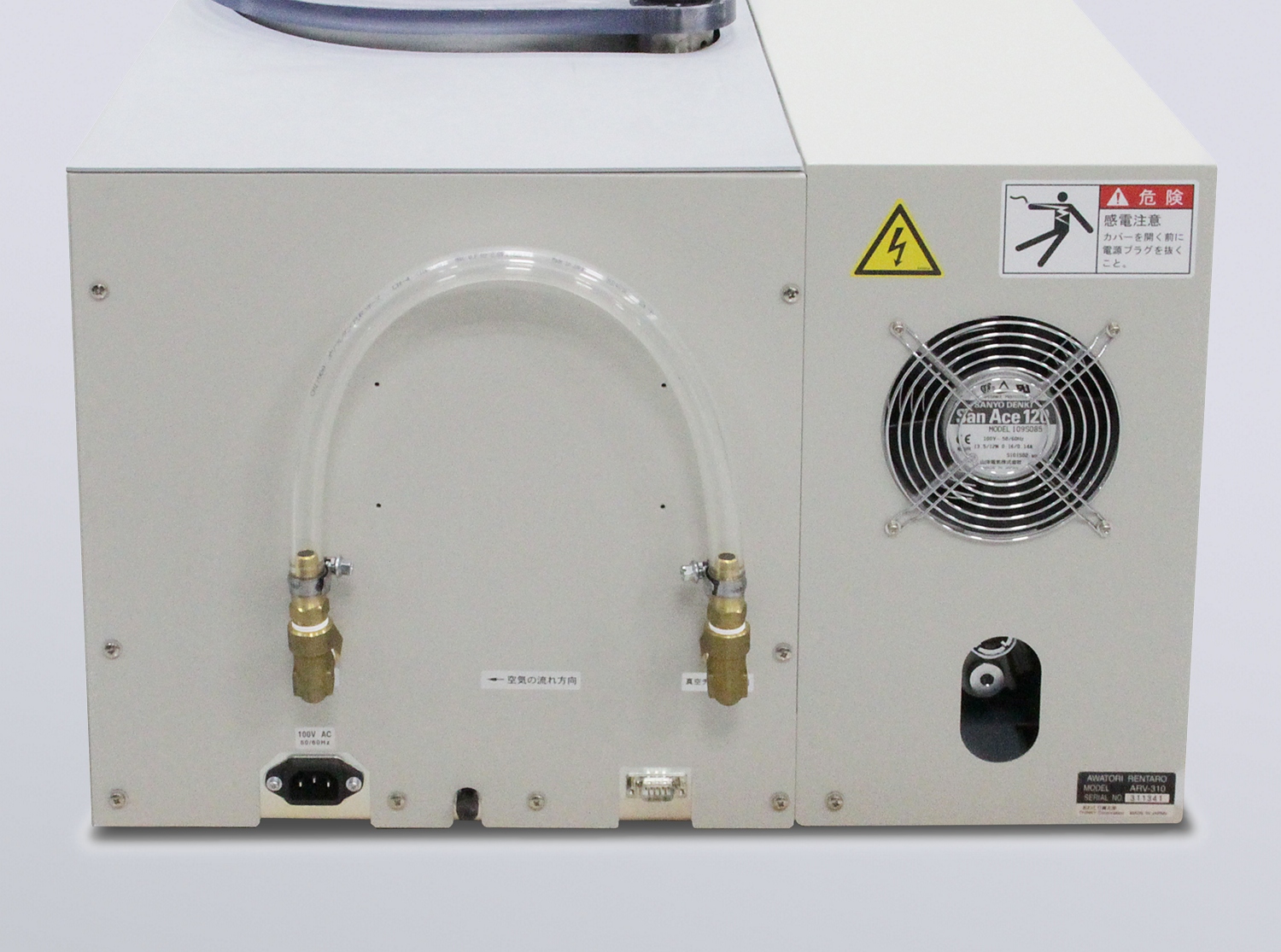

Die Vakuumpumpe ist bis 7 mbar spezifiziert und ist bei diesem Gerät vollständig in das Gehäuse und die Elektronik der Regelung integriert. Dies bietet verschiedene Vorteile wie z.B. ein besonders leiser Betrieb, die Ersparnis von Arbeitsfläche oder optimale Druckregelung mit kurzen Schlauchlängen. Wir verbauen hochwertige Vakuumpumpen nach Drehschieberprinzip vom deutschen Markenhersteller die Ihre Robustheit unzählige Male im Feld bewiesen haben. Neben einer zuverlässig wirkenden Dichtfläche an der Vakuumkammer, wurde ein transparenter Deckel verbaut – damit lässt sich auf einen Blick feststellen, ob der gewählte Druck unterhalb des Dampfdrucks einer Komponente innerhalb der Probe liegt.  Die Scheibe würde innerhalb kürzester Zeit durch die kondensierenden Dämpfe beschlagen.

Falls sich kondensierende Gase nicht vermeiden lassen, so lässt sich einfach eine Kühlfalle außen am Gehäuse anbringen.

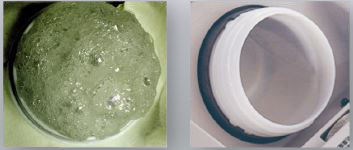

Auch Medien die unter Vakuum zum Schäumen neigen, können problemlos verarbeitet werden, da dies durch die wirkende Zentrifugalkraft effektiv unterbunden wird.

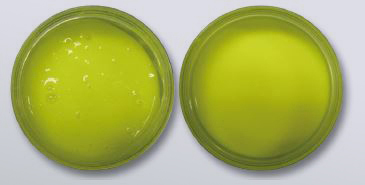

Eine spezielle Variante die wir separat anbieten ist der ARV-310LED. Dieses Gerät wurde in Hinsicht auf die besonderen Anforderungen der LED-Pasten-Produktion konzipiert. Wesentliche Unterschiede sind das mechanische Getriebe für höchste Standzeiten im harten Produktionsalltag, die angepasste Drehzahl und das Übersetzungsverhältnis zwischen den beiden Drehbewegungen. Letzteres basiert auf der Erfahrung unserer Kunden in der Wirtschaft und hat sich als optimal für das Mischen von schweren Pulverstoffen wie z.B. Phosphor in niedrigviskose Silikonpasten erwiesen.

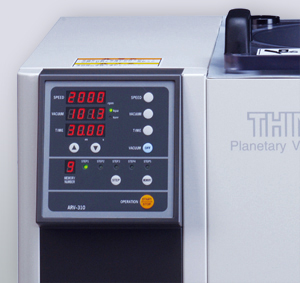

Der gesamte Ablauf erfolgt programmgesteuert. Sie können bis zu 9 Mischprogramme die sich aus bis zu 5 Schritten, bestehend aus Drehzahl, Zeit und Druck, zusammensetzen dürfen.

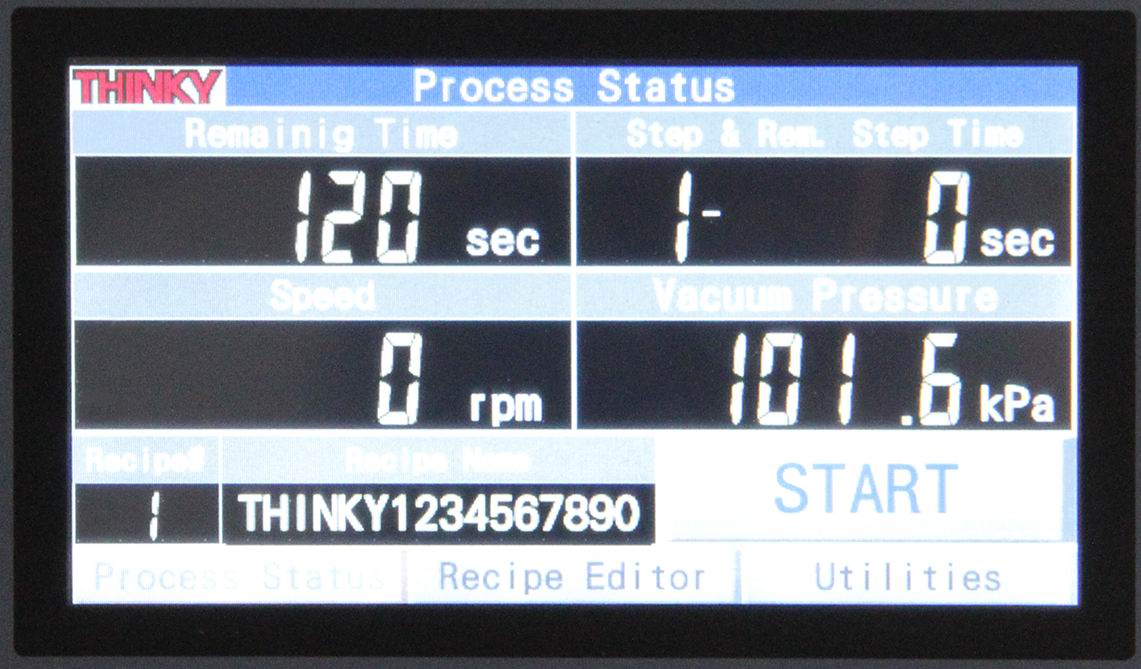

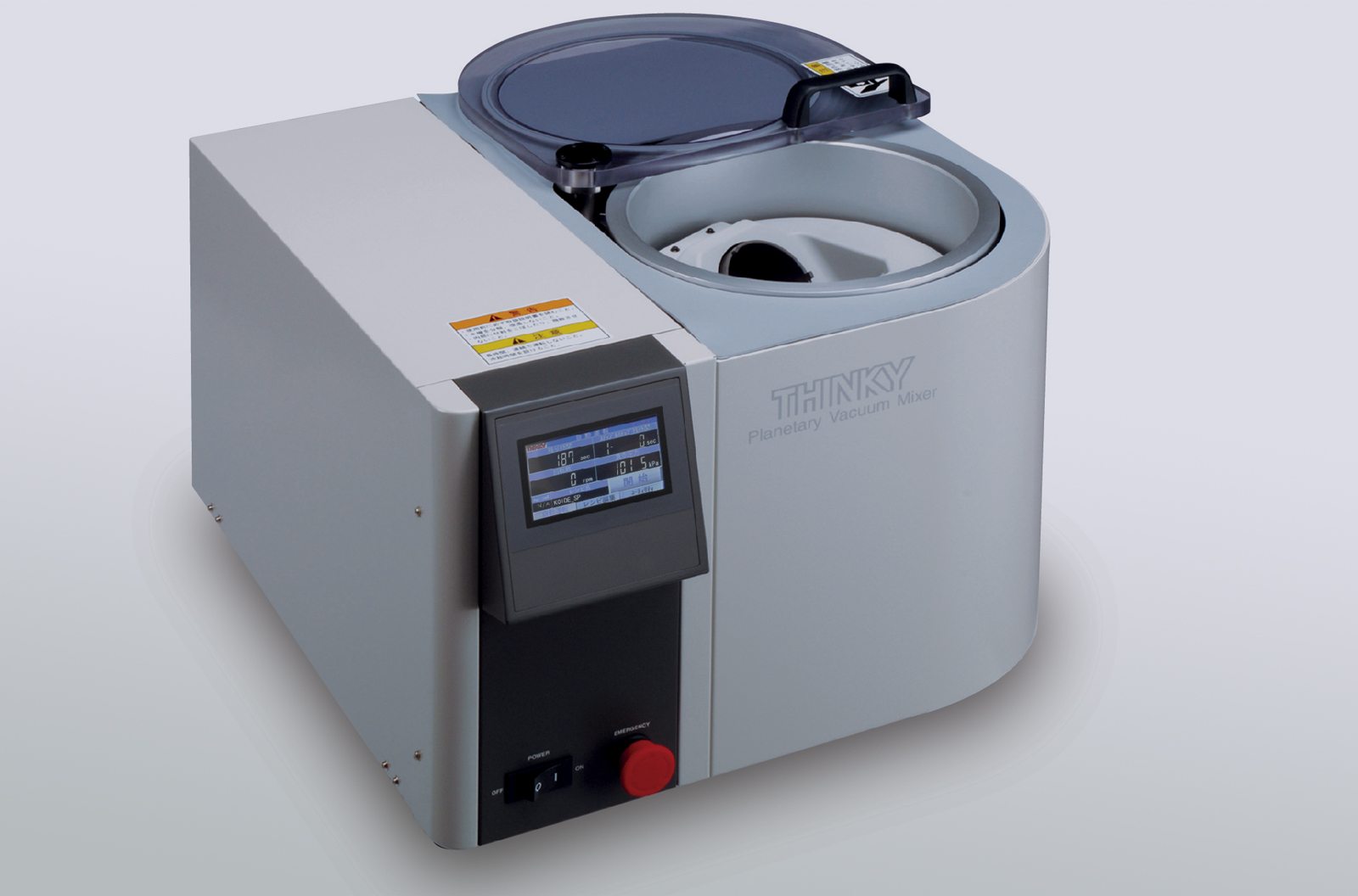

Beim neuen ARV-310P sind es sogar 20 Mischprogramme, die sich abspeichern lassen. Zudem wird am neuen 4,3“-Touch-Panel nun zusätzlich zur Schrittnummer, Mischzeit und Ist-Druck auch die Ist-Drehzahl in Echtzeit angezeigt.
Etwaige Fehlermeldungen enthalten nun auch gleich Informationen über mögliche Ursachen und Hinweise zur Behebung. Mit der integrierten RS232C-Schnittstelle verfügt er zudem über die Möglichkeit das Gerät mittels eines PCs oder Windows-Tablets entweder komplett zu steuern oder lediglich zu überwachen (Datenlogging). Ein entsprechendes Mischprotkoll kann dabei auf Wunsch automatisch abgespeichert werden. Das Gerät speichert zudem eine Alarmhistorie ab. Ein Software-Beispiel sowie eine Schnittstellenbeschreibung werden mitgeliefert. Der ARV-310P erfüllt damit die Voraussetzung für den Einsatz in produzierenden Betrieben mit entsprechender Qualitätssicherung.

PRODUKTBESCHREIBUNG

Der ARV-310 und dessen Varianten ARV-310P und ARV-310LED sind kontaktlose Vakuum-Planeten-Zentrifugal-Mischer zum Mischen, Dispergieren und Entgasen von Material in einem einzigen Arbeitsschritt und innerhalb von kurzer Zeit. Dieser hocheffiziente Mischvorgang resultiert aus der Überlagerung zweier Bewegungen des Mischbehälters – einer Zentrifugal- und einer Rotationsbewegung. Da die Technik ohne Rührer auskommt erfolgt auch keine Zerstörung des Probenmaterials z.B. von faserförmigen oder mikrogekapselten Komponenten durch Rührorgane.

Um Gasblasen unter 10µm bzw. bei höheren Viskositäten zu entfernen (z.B. bei Epoxy-Harzen, Silikonen oder anderen, schnell aushärtenden Klebesystemen) wird herkömmlich auf externe Vakuumkammern und einen getrennten Arbeitsschritt zurückgegriffen. Ein wesentlicher Vorteil der Thinky-Vakuum-Mischer besteht darin, dass der Anwender in einem Schritt und demselben Behälter mischen und entgasen kann. Durch das kontinuierliche Umwälzen der Probe erhöht sich die Effektivität des Entgasens zudem beträchtlich. Häufig ist der Unterschied erst unter dem Mikroskop sichtbar – hier lohnt sich ein genauerer Blick!

Die Vakuumpumpe ist bis 7 mbar spezifiziert und ist bei diesem Gerät vollständig in das Gehäuse und die Elektronik der Regelung integriert. Dies bietet verschiedene Vorteile wie z.B. ein besonders leiser Betrieb, die Ersparnis von Arbeitsfläche oder optimale Druckregelung mit kurzen Schlauchlängen. Wir verbauen hochwertige Vakuumpumpen nach Drehschieberprinzip vom deutschen Markenhersteller die Ihre Robustheit unzählige Male im Feld bewiesen haben. Neben einer zuverlässig wirkenden Dichtfläche an der Vakuumkammer, wurde ein transparenter Deckel verbaut – damit lässt sich auf einen Blick feststellen, ob der gewählte Druck unterhalb des Dampfdrucks einer Komponente innerhalb der Probe liegt.  Die Scheibe würde innerhalb kürzester Zeit durch die kondensierenden Dämpfe beschlagen.

Falls sich kondensierende Gase nicht vermeiden lassen, so lässt sich einfach eine Kühlfalle außen am Gehäuse anbringen.

Auch Medien die unter Vakuum zum Schäumen neigen, können problemlos verarbeitet werden, da dies durch die wirkende Zentrifugalkraft effektiv unterbunden wird.

Eine spezielle Variante die wir separat anbieten ist der ARV-310LED. Dieses Gerät wurde in Hinsicht auf die besonderen Anforderungen der LED-Pasten-Produktion konzipiert. Wesentliche Unterschiede sind das mechanische Getriebe für höchste Standzeiten im harten Produktionsalltag, die angepasste Drehzahl und das Übersetzungsverhältnis zwischen den beiden Drehbewegungen. Letzteres basiert auf der Erfahrung unserer Kunden in der Wirtschaft und hat sich als optimal für das Mischen von schweren Pulverstoffen wie z.B. Phosphor in niedrigviskose Silikonpasten erwiesen.

Der gesamte Ablauf erfolgt programmgesteuert. Sie können bis zu 9 Mischprogramme die sich aus bis zu 5 Schritten, bestehend aus Drehzahl, Zeit und Druck, zusammensetzen dürfen.

Beim neuen ARV-310P sind es sogar 20 Mischprogramme, die sich abspeichern lassen. Zudem wird am neuen 4,3“-Touch-Panel nun zusätzlich zur Schrittnummer, Mischzeit und Ist-Druck auch die Ist-Drehzahl in Echtzeit angezeigt.
Etwaige Fehlermeldungen enthalten nun auch gleich Informationen über mögliche Ursachen und Hinweise zur Behebung. Mit der integrierten RS232C-Schnittstelle verfügt er zudem über die Möglichkeit das Gerät mittels eines PCs oder Windows-Tablets entweder komplett zu steuern oder lediglich zu überwachen (Datenlogging). Ein entsprechendes Mischprotkoll kann dabei auf Wunsch automatisch abgespeichert werden. Das Gerät speichert zudem eine Alarmhistorie ab. Ein Software-Beispiel sowie eine Schnittstellenbeschreibung werden mitgeliefert. Der ARV-310P erfüllt damit die Voraussetzung für den Einsatz in produzierenden Betrieben mit entsprechender Qualitätssicherung.

DOWNLOADS
VIDEOS
SPEZIFIKATIONEN

20 Profil-Speicherplätze
5 programmierbare Schritte je Profil
max. Laufzeit pro Profil: 30 Minuten
Maximales Bruttogewicht 310 g

ARV-310/ARV-310P: Mischmodus mit 50% Eigenrotationsanteil, 200-2.000 UPM, Zentrifugaldrehzahl
ARV-310LED: Mischmodus mit 100% Eigenrotationsanteil, 200-1.200 UPM, Zentrifugaldrehzahl

Sicherheitssensoren (Schwingungssensor, Geschwindigkeitssensor, Verriegelungssensor)

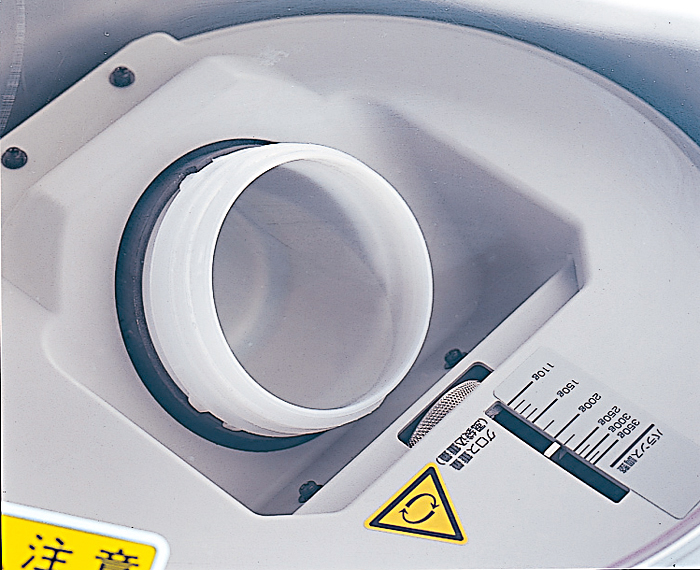

Gegengewichtseinstellung von 100-310 g für optimale Laufruhe

ARV-310/ARV-310P: Riemenantrieb
ARV-310LED: Mechanisches Getriebe

abriebfreie, induktive Bremse
Maße: 440 X 550 X 645 (mm)
Gewicht: ca. 90kg


OPTIONEN | ZUBEHÖR

• Option: 24 Monate Gewährleistung

• Option: Kabelfernbedienung

• Option: Ansaugstutzen auf Gehäuseaußenseite verlegen um von einer Gasflasche ansaugen zu können für Inertgas-Überlagerung der Probe.

• Option: Abgasstutzen der Vakuumpumpe auf Gehäuseaußenseite legen für Reinraumanwendungen mit hoher Reinraumklasse

• Option: ARV-310P mit Touch-Panel und RS-232C-Schnittstelle inklusive Beispiel-Software

• Option: ARV-310LED mit dauerlastfähigem Getriebe mit angepasster Übersetzung für hohe Dichteunterschiede

• Option: Kühlfalle elektrisch oder mit Trockeneis betrieben

• Option: Prüfzertifikat nach Fertigung für Qualifizierungszwecke
