RÜHRREAKTOR BÜCHI CR-SYSTEM (15 … 250 LITER)

Hersteller Hersteller

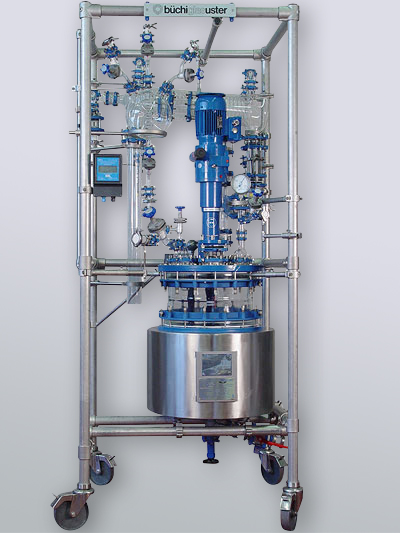

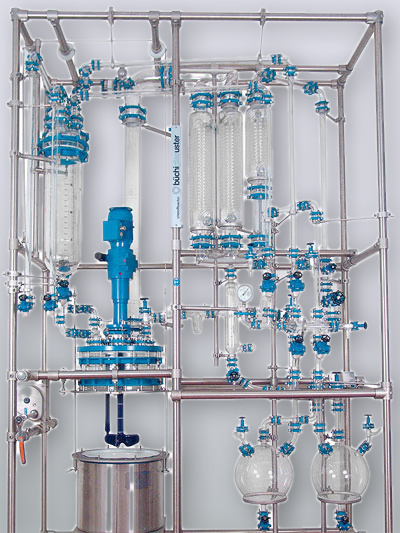

Destillationsapparatur mit emailliertem Rührkessel und mit hochwertig emaillierter Deckelplatte

Unter der Baureihe CR (15 – 250 Liter) verstehen wir einen Chemiereaktor (Rührreaktor) welcher zum Ausrühren, Extrahieren, Phasentrennen, Destillieren, Homogenisieren, Aufkonzentrieren, usw. genutzt werden kann. Die Apparatur besteht aus einem Stahl-emailliertem Gefäß und den Glasbauteilen. Die Komponenten befinden sich in einem soliden Edelstahlgestell.

Unter der Baureihe CR (15 – 250 Liter) verstehen wir einen Chemiereaktor (Rührreaktor) welcher zum Ausrühren, Extrahieren, Phasentrennen, Destillieren, Homogenisieren, Aufkonzentrieren, usw. genutzt werden kann. Die Apparatur besteht aus einem Stahl-emailliertem Gefäß und den Glasbauteilen. Die Komponenten befinden sich in einem soliden Edelstahlgestell.

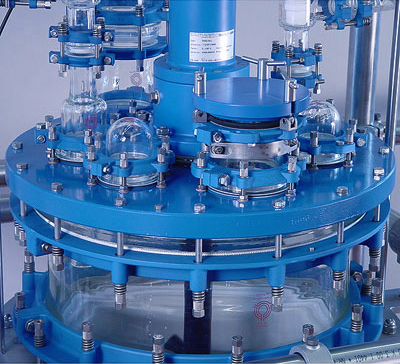

Der massive chemieresistente Deckel trägt die doppeltwirkende, trockenlaufende, explosionsgeschützte Rührwellendichtung und die weiteren Aufbauten, wie Ventiltechnik, Handloch, Sicherheitseinrichtung, Temperaturfühler, Manometer und bei Bedarf Zulaufgefäße und Destillationsaufbau. Auf Grund des einzigartig flexiblen Buchi-Flex Verbindungssystems sind nur wenige Halterungen im Gestell notwendig.
Die Rührwellendichtung (ATEX-konform) welche eine Eigenentwicklung der Firma Buchi darstellt, ist über Jahrzehnte weiterentwickelt und optimiert wurden. Sie dichtet an der Rührwelle mittels exakt aufeinander abgestimmter Dichtungstechnik doppeltwirkend ab. Somit sind Mensch und Produkt vor Wechselwirkung geschützt.

Angetrieben wird die explosionsgeschützte Rührwellendichtung mit einem passend konfektionierten explosionsgeschützten Antrieb. Die Drehzahl ist variabel über ein Handrad einstellbar. Sowohl die Rührwelle als auch die Rührgeometrien (Anker, Propeller, Impeller, ect.) sind in verschiedenen Werkstoffen erhältlich.

Verbindungen zwischen zwei Glasbauteilen werden in der Regel mit dem Buchi-Flex-Verbindungsystem verbunden. Dies garantiert einen einzigartig spannungsfreien und flexiblen Aufbau, welcher auch vom Leihen zu montieren ist. Das Glasverbindungssystem Buchi-Flex ist natürlich TA-Luft-konform.

Die produktberührenden Bauteile der CR-Baureihe, egal ob flüssigkeitsberührend oder gasberührend sind standardmäßig metallfrei ausgeführt. Hauptmaterialien welche Ihr Produkt (Chemie) berühren sind Glas, Emaille, PTFE und PFA. Somit ist der Einsatz in Pharma- und Elektronik- (Halbleiter)- Industrie möglich.

PRODUKTBESCHREIBUNG

Unter der Baureihe CR (15 – 250 Liter) verstehen wir einen Chemiereaktor (Rührreaktor) welcher zum Ausrühren, Extrahieren, Phasentrennen, Destillieren, Homogenisieren, Aufkonzentrieren, usw. genutzt werden kann. Die Apparatur besteht aus einem Stahl-emailliertem Gefäß und den Glasbauteilen. Die Komponenten befinden sich in einem soliden Edelstahlgestell.

Der massive chemieresistente Deckel trägt die doppeltwirkende, trockenlaufende, explosionsgeschützte Rührwellendichtung und die weiteren Aufbauten, wie Ventiltechnik, Handloch, Sicherheitseinrichtung, Temperaturfühler, Manometer und bei Bedarf Zulaufgefäße und Destillationsaufbau. Auf Grund des einzigartig flexiblen Buchi-Flex Verbindungssystems sind nur wenige Halterungen im Gestell notwendig.
Die Rührwellendichtung (ATEX-konform) welche eine Eigenentwicklung der Firma Buchi darstellt, ist über Jahrzehnte weiterentwickelt und optimiert wurden. Sie dichtet an der Rührwelle mittels exakt aufeinander abgestimmter Dichtungstechnik doppeltwirkend ab. Somit sind Mensch und Produkt vor Wechselwirkung geschützt.

Angetrieben wird die explosionsgeschützte Rührwellendichtung mit einem passend konfektionierten explosionsgeschützten Antrieb. Die Drehzahl ist variabel über ein Handrad einstellbar. Sowohl die Rührwelle als auch die Rührgeometrien (Anker, Propeller, Impeller, ect.) sind in verschiedenen Werkstoffen erhältlich.

Verbindungen zwischen zwei Glasbauteilen werden in der Regel mit dem Buchi-Flex-Verbindungsystem verbunden. Dies garantiert einen einzigartig spannungsfreien und flexiblen Aufbau, welcher auch vom Leihen zu montieren ist. Das Glasverbindungssystem Buchi-Flex ist natürlich TA-Luft-konform.

Die produktberührenden Bauteile der CR-Baureihe, egal ob flüssigkeitsberührend oder gasberührend sind standardmäßig metallfrei ausgeführt. Hauptmaterialien welche Ihr Produkt (Chemie) berühren sind Glas, Emaille, PTFE und PFA. Somit ist der Einsatz in Pharma- und Elektronik- (Halbleiter)- Industrie möglich.

DOWNLOADS
SPEZIFIKATIONEN

Volumen: 15 … 250 Liter [größere Volumina auf Anfrage möglich]
Temperatur: -60 [-90] … 200°C
Temperierung: Doppelwandreaktor, Heizmanschetten eingeschränkt auf Anfrage möglich
Druck: -1 … 0,5 bar
Antriebstechnik: Elektromotor mit Regelgetriebe, frequenzgesteuerte Motoren, Druckluftmotoren
Werkstoffe: Borosilikatglas 3.3, PTFE, PFA (andere Werkstoffe auf Anfrage)
Zertifikate: ATEX-Schutz, FDA, TA-Luft, … weitere auf Anfrage




OPTIONEN | ZUBEHÖR

2.-es Zulaufgefäß: Der Glasaufbau um den Glasrühreaktor kann unkompliziert um ein zweites Zulaufgefäß erweitert werden. Alternativ sind Dosiersysteme über Pumpen oder andere Apparatetechnik möglich.

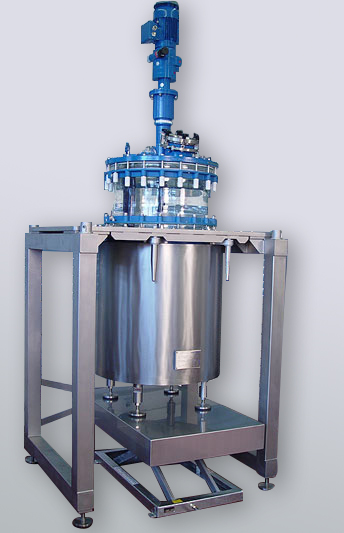

Absenkvorrichtung: Mit Hilfe der Absenkvorrichtung kann der Anwender den Reaktor sicher und unkompliziert vom Deckel absenken. Dies vereinfacht z.B. den Gefäßwechsel, Reinigung oder Befüll- bzw. Entleervorgänge.

Beschichtung: Glasaufbauten können aus verschiedenem Bewegründen heraus im Außenbereich beschichtet werden. Ein Argument für eine Beschichtung wäre der Bruch- und Splitterschutz.

CIP-Düse: Die CIP-Reinigungsdüse kann an der Deckelplatte über einen Schnellverschluss adaptiert werden. Der rotierende Kopf der Reinigungsdüse verspritzt das Waschmedium je nach Druck unterschiedlich im Innenraum des Glasreaktors.

pH-Sonde: Über einen pH-Sondenhalter in dem die empfindliche pH Sonde geschützt ist, können handelsübliche pH Sonden in den MiniPiloten eingebracht werden. Auch explosionsgeschützte Modelle sind möglich.

Gaseinleitrohr: Mit Hilfe des Gaseinleitrohres können Gase (oder Flüssigkeiten) direkt in das zu rührende Medium eingebracht werden.
Probenentnahmesysteme: Das Probeentnahmesystem wird an einer der freien Öffnungen der Deckelplatte bzw. Glashaube montiert und ermöglicht die intelligente Probenentnahme aus dem Reaktor ohne diesen dafür öffnen zu müssen.

Isoliermanschetten – werden maßgeschneidert für einzelne Glasbauteile angefertigt und schützen die Glaskomponenten vor zu schnellem auskühlen bzw. halten die Temperatur im System.

Dreiwandgefäß: Die Glasgefäße können ein-, zwei- oder dreiwandig ausgeführt werden. Das Dreiwandgefäß eignet sich durch den evakuierten Außenmantel sehr gut für Tieftemperaturanwendungen.
MSR-Paket: Zusätzlich zu den im Standard verbauten Mess-Steuer- und Regel-Komponenten können die Buchi Anlagen durch individuelle MSR-Pakete erweitert werden.

Filternutsche: Um Feststoffe nach der Reaktion vom Fluid abzutrennen, können die Buchi Filternutschen eingesetzt werden.
Gaswäscher: Mit Hilfe des Buchi Gaswäschers können die bei der Reaktion entstehenden Abgase auf gereinigt werden.
Spezialitäten: Im Rahmen der technischen Möglichkeiten fertigen wir für Sie gerne eine individuell, maßgeschneiderte Glasanlage welche zielgenau Ihre Bedürfnisse befriedigt. Sprechen Sie uns an,…..
