TRANSMISSIONSGITTER

Hersteller Hersteller
Breite Auswahl an Transmissionsgittern von RGL.

Optische Gitter oder Beugungsgitter werden in unterschiedlichen Bereichen als dispersive Elemente eingesetzt. Die Transmissionsgitter von RGL sind in großer Auswahl in verschiedenen Größen verfügbar.

Optische Gitter werden als dispersive Elemente in unterschiedlichen Applikationsbereichen eingesetzt.

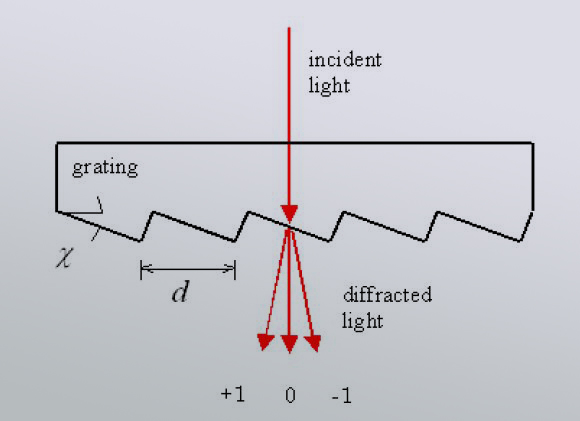

Bei Transmissionsgittern wird das Licht beim Durchgang durch das Substrat und die aufgebrachte Gitterstruktur gebeugt, ein optischer Aufbau in Linie mit dem einfallenden Lichtstrahl ist möglich. Durch den Einsatz von speziellen Substratmaterialien in Abhängigkeit der Einsatzwellenlänge sowie AR Coatings zur Minimierung von Reflexionen kann die Effizienz der Gitter optimiert werden.

Typischer Einsatzbereich für Transmissionsgitter liegen im Bereich Monochromatoren und Spektrometern.

Grundsätzlich können alle verfügbaren Plangitter mit Furchenzahlen bis ca. 600 Linien/mm und kleinen bis mittleren Blaze-Winkeln für die Herstellung von Transmissionsgittern eingesetzt werden.

PRODUKTBESCHREIBUNG

Optische Gitter werden als dispersive Elemente in unterschiedlichen Applikationsbereichen eingesetzt.

Bei Transmissionsgittern wird das Licht beim Durchgang durch das Substrat und die aufgebrachte Gitterstruktur gebeugt, ein optischer Aufbau in Linie mit dem einfallenden Lichtstrahl ist möglich. Durch den Einsatz von speziellen Substratmaterialien in Abhängigkeit der Einsatzwellenlänge sowie AR Coatings zur Minimierung von Reflexionen kann die Effizienz der Gitter optimiert werden.

Typischer Einsatzbereich für Transmissionsgitter liegen im Bereich Monochromatoren und Spektrometern.

Grundsätzlich können alle verfügbaren Plangitter mit Furchenzahlen bis ca. 600 Linien/mm und kleinen bis mittleren Blaze-Winkeln für die Herstellung von Transmissionsgittern eingesetzt werden.

DOWNLOADS
SPEZIFIKATIONEN

Transmissionsgitter (VIS):

Standardgrößen: 30 x 30 mm2 bis 110 x 110 mm2 (Substratfläche)
Furchendichte: 35 Linien/mm bis 720 Linien/mm
Substratmaterial: spezielle Transmissions-Gläser
Beschichtungen: AR Coating möglich


Transmissionsgitter (UV):

Standardgrößen: 30 x 30 mm2 bis 110 x 110 mm2 (Substratfläche)
Furchendichte: 30 Linien/mm bis 1000 Linien/mm
Substratmaterial: spezielle Transmissions-Gläser
Beschichtungen: AR Coating möglich


OPTIONEN | ZUBEHÖR

• kundenspezifische Gitter für OEM-Kunden

APPLIKATIONEN
