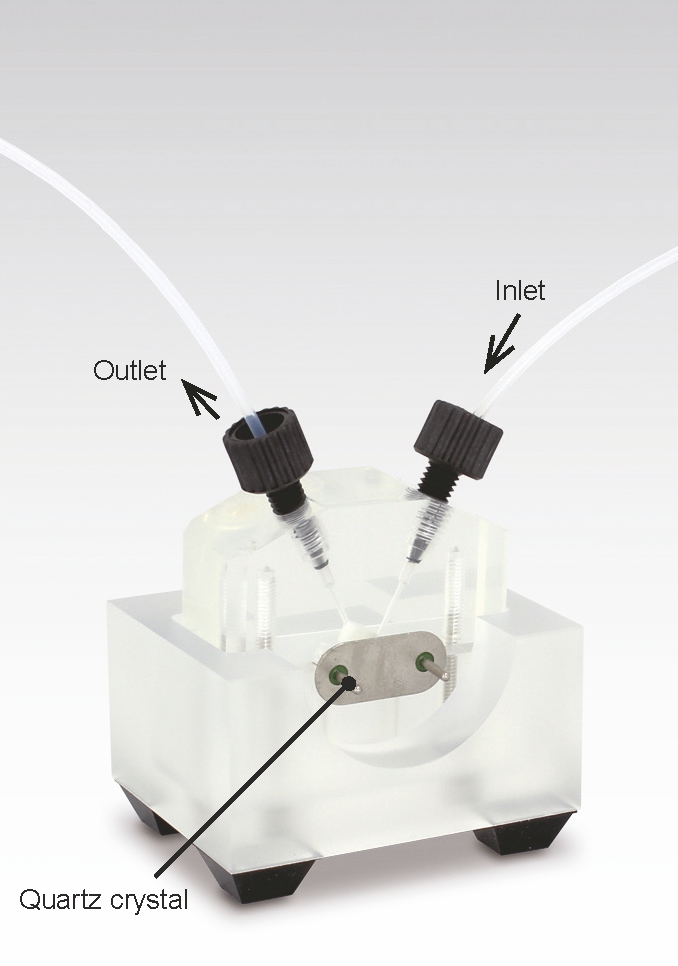

• QCM Durchfluss Messzelle für die Messungen mit Quarz-Mikrowaagen

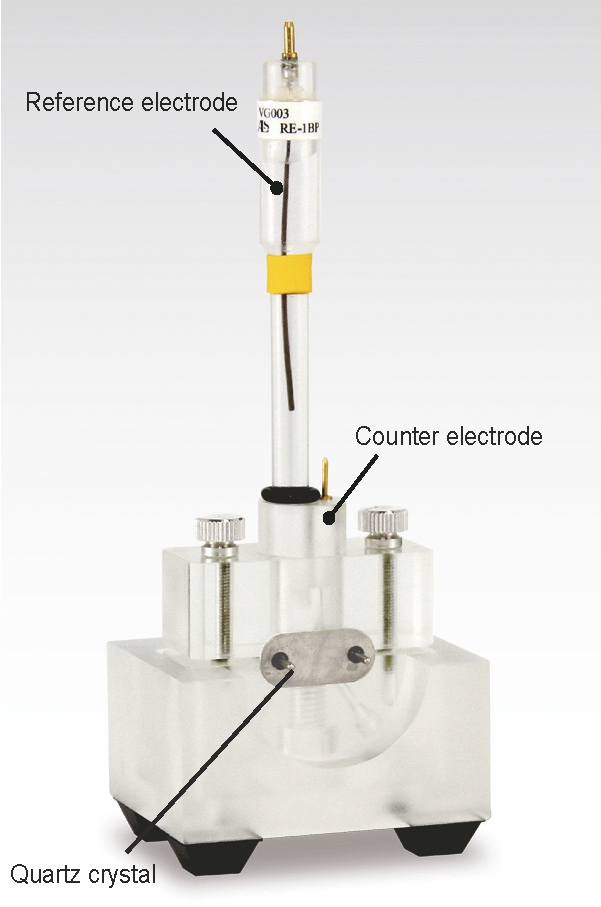

  • eQCM Messzelle kombinierte Messungen Elektrochemie und Quarz-Mikrowaagen

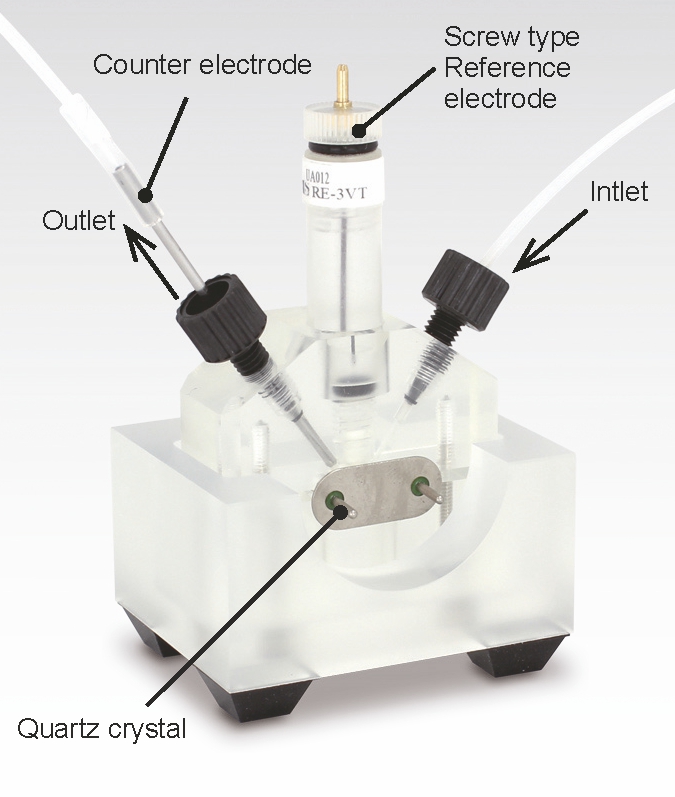

  • eQCM Durchfluss-Messzelle kombinierte Messungen Elektrochemie und Quarz-Mikrowaagen

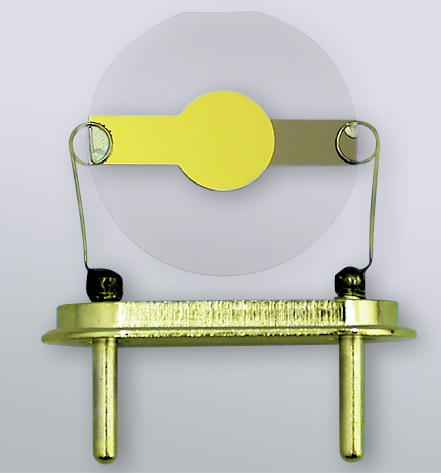

  • Quarz Gold für QCM und eQCM Messzellen
QCM Messzellen
QCM und eQCM Messzellen für die Messungen mit Quarz-Mikrowaagen
Für einfache Messungen mit Quarz-Mikrowaagen und kombinierten Messungen mit elektrochemischen Methoden werden QCM und eQCM Messzellen benötigt. Die ALS Messzellen können flexibel, sowohl statisch als auch als Durchflusszelle, genutzt werden.
  • Quarz-Mikrowaagen können sehr sensitiv Masseänderungen auf einer Elektrode auf einem Schwingquarz detektieren. Durch Abscheidungen, Auflösungen oder Adsorptionsvorgänge ändert sich die Masse und damit die Resonanzfrequenz des in die Messzelle eingebauten Quarzes. Diese Änderungen können zum Beispiel in der Durchflusszelle durch Änderungen im strömenden Medium hervorgerufen werden. Damit kann die Methode für die Untersuchung unterschiedlichster Vorgänge genutzt werden. Korrosion, Inhibierung, biochemische Detektionen, selektive Adsorptionen sind einige Beispiele.

    Durch die zeitgleiche Verwendung elektrochemischer Methoden in den eQCM Messzellen können während der elektrochemischen Vorgänge die Masseänderungen detektiert werden und man erhält zusätzliche Informationen zu den ablaufenden Vorgängen. Die eQCM Messzelle ist sowohl statisch als auch als Durchflusszelle nutzbar. Je nach verwendeter Seite wird eine normale wässrige oder nichtwässrige Referenzelektrode (LINK) für den statischen Betrieb oder eine eingeschraubte (screw type) Elektrode für den Durchflussmode verwendet.

    Als Quarze können in der Messzelle alle Typen mit HC48/U Aufnahme verwendet werden. Diese Quarze sind mit unterschiedlichen Frequenzen und verschiedenen Metallen, wie Gold, Platin, Silber, Nickel, Kupfer, Eisen etc. aber auch mit Kohlenstoff verfügbar.
